SolidWorks导入的图片怎么生成草图和特征?
摘要：SolidWorks在绘制草图时，可以导入图片，我们可以利用导入的图片来生成相应的草图进而生成对应的特征，利用这个功能可以快捷的绘制零部件的...
SolidWorks在绘制草图时，可以导入图片，我们可以利用导入的图片来生成相应的草图进而生成对应的特征，利用这个功能可以快捷的绘制零部件的三维模型，以下是具体步骤。（以SolidWorks2012为例）
1、准备好要导入的图片。

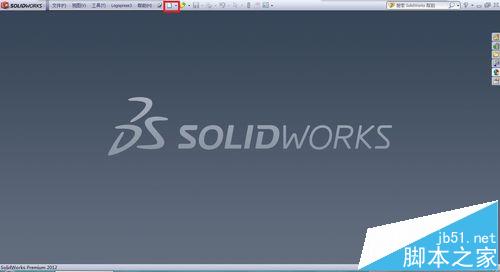

2、打开SolidWorks软件，单击“新建”按钮。

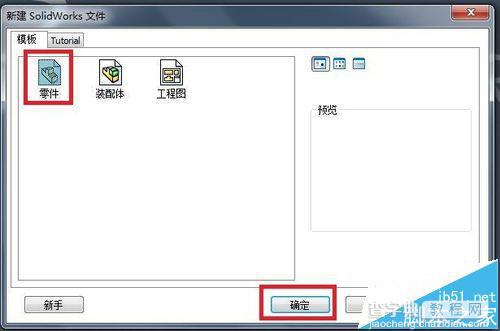

3、在弹出的“新建SolidWorks文件”对话框中，在“模板”选项卡中，选择“零件”，单击“确定”按钮。

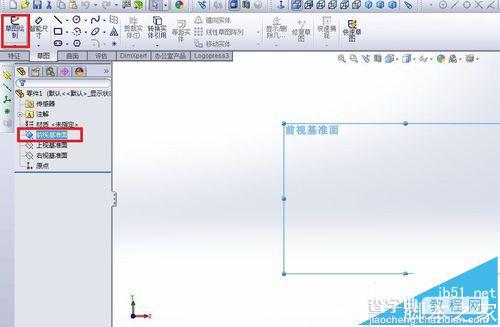

4、首先选择相应的基准面（以前视基准面为例），单击“前视基准面”，然后，单击“草图绘制”按钮。

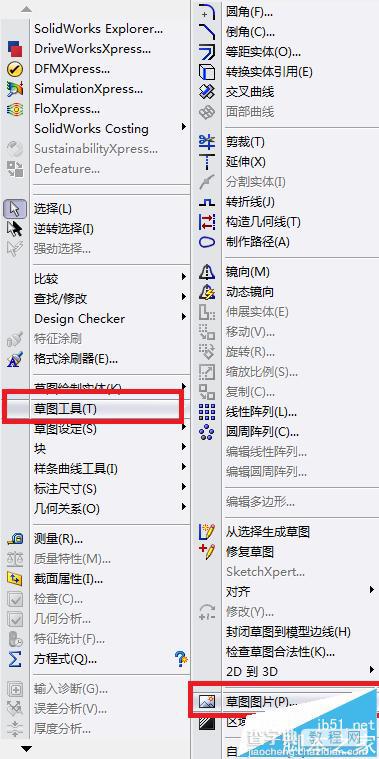

5、单击“工具”按钮，在下拉菜单中，选择“草图工具”，在下一级菜单中，单击“草图图片”命令。

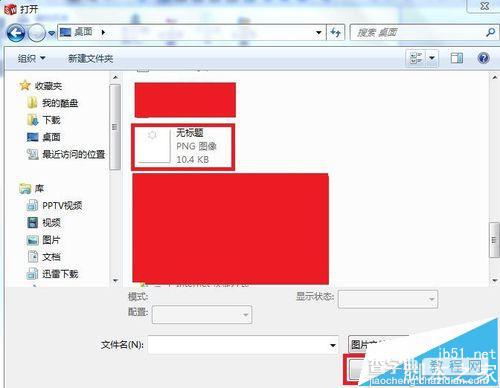

6、在弹出的“打开”对话框中，找到需要导入的图片文件，单击选中该文件，然后点击“打开”按钮。

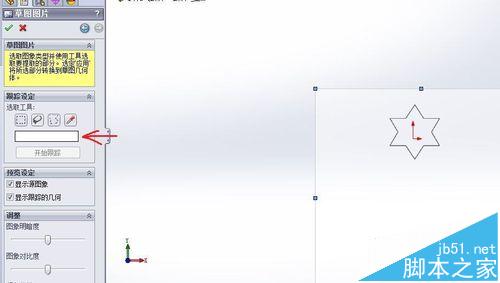

7、调整图片在窗口中的位置，可以通过修改“1”中的参数来完成，也可以通过拖动“2”中的图片来完成。将图片调整到合适位置后，单击“向右的箭头”。

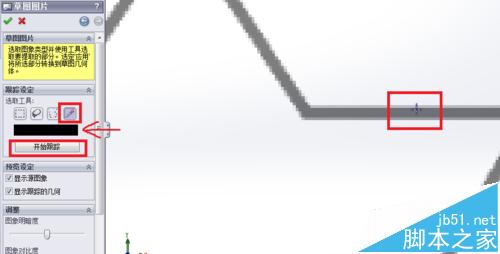

8、单击“用来选取颜色”按钮，在窗口中单击边线，可以看到箭头所指的文本框中的颜色由原来的白色变成黑色，“开始跟踪”按钮变为可用状态，单击“开始跟踪”。（本步骤中的颜色选取可以根据图片的具体情况灵活调整）

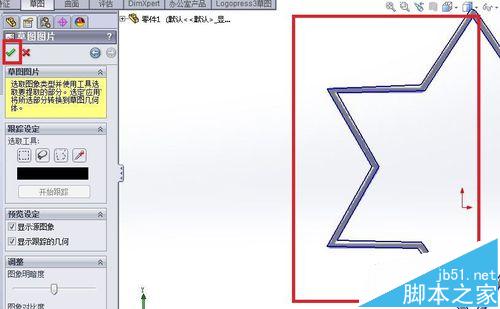

9、可以看到，相应的草图已经生成，单击”对号“按钮。

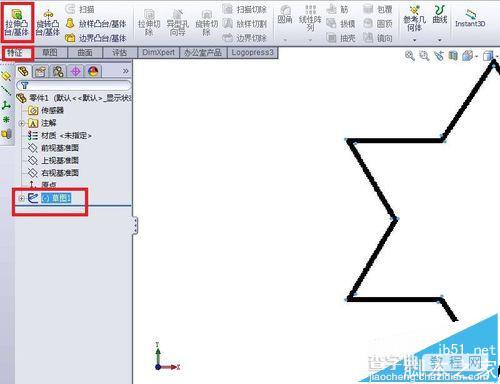

10、选中刚才建好的草图，单击“特征”菜单按钮中的，“拉伸凸台/基体”命令。（本步骤可根据需要调整为其他的命令）
11、输入需要拉伸的数值，单击“对号”按钮。

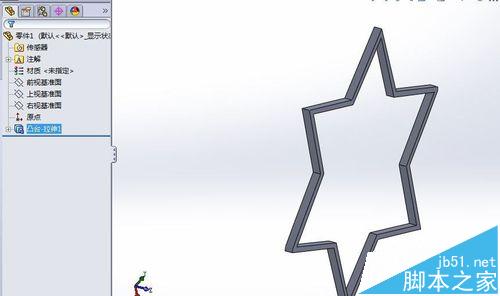

12、特征生成完毕。
注意事项：要实现本功能，需要预先启动SolidWorks中的“Autotrace”插件。
