solidworks如何放样? solidworks放样命令的使用教程
摘要:通过放样命令,可以简单快速的做出很复杂的零件,不过很多人总是遇到这样那样的错误,这次小编教你如何使用1、打开solidworks软件,点击新...

通过放样命令,可以简单快速的做出很复杂的零件,不过很多人总是遇到这样那样的错误,这次小编教你如何使用

1、打开solidworks软件,点击 新建 按钮

solidworks如何放样? solidworks放样命令的使用教程1

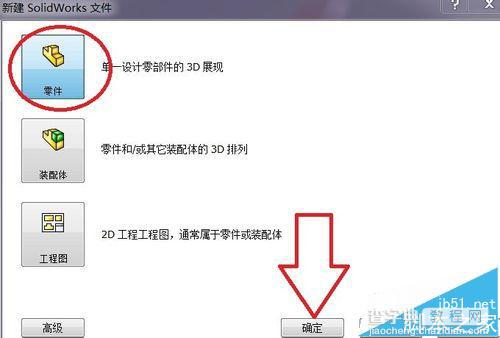

2、选择零件后,点击确定

solidworks如何放样? solidworks放样命令的使用教程2

3、使用放样命令,至少需要两个轮廓草图和一个引导线草图,并且引导线需要和两个轮廓草图添加穿透约束

4、引导线的绘制,小编绘制了一条螺旋线

solidworks如何放样? solidworks放样命令的使用教程3

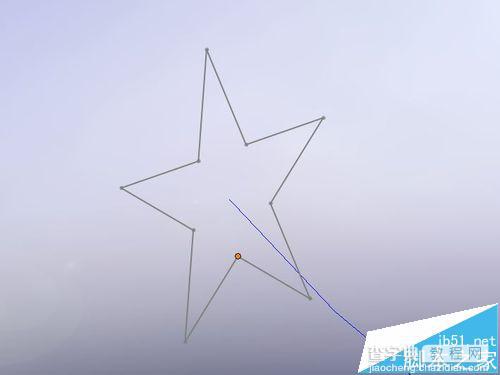

5、第一个轮廓草图的绘制,不要忘了添加穿透约束

solidworks如何放样? solidworks放样命令的使用教程4

6、第二个轮廓草图的绘制,不要忘了添加穿透约束

solidworks如何放样? solidworks放样命令的使用教程5

7、找到放样命令,点击

solidworks如何放样? solidworks放样命令的使用教程6

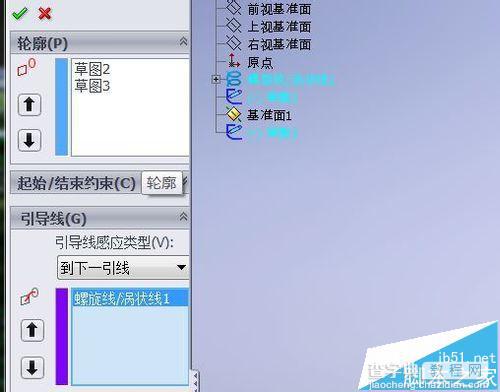

8、弹出放样命令对话框,将信息填完整

solidworks如何放样? solidworks放样命令的使用教程7

solidworks如何放样? solidworks放样命令的使用教程8

9、可以看到放样零件的预览

solidworks如何放样? solidworks放样命令的使用教程9

10、点击 √

solidworks如何放样? solidworks放样命令的使用教程10

11、这样就放养完成了,可以看到通过放样生成的零件

solidworks如何放样? solidworks放样命令的使用教程11

solidworks如何放样? solidworks放样命令的使用教程12

solidworks如何放样? solidworks放样命令的使用教程13

12、到此放样命令就讲完了

注意事项:轮廓草图要封闭,不要忘了添加 穿透约束。
