利用ArcMap自己绘制一个小区的面层图形
1、首先确保已经安装的ArcMap的ArcGIS License Manager服务是开启的，如果没有开启，请开启服务，如下图所示：
2、打开的ArcMap窗口中，点击“File”->"New..."，新建一个空白地图,如下图所示：

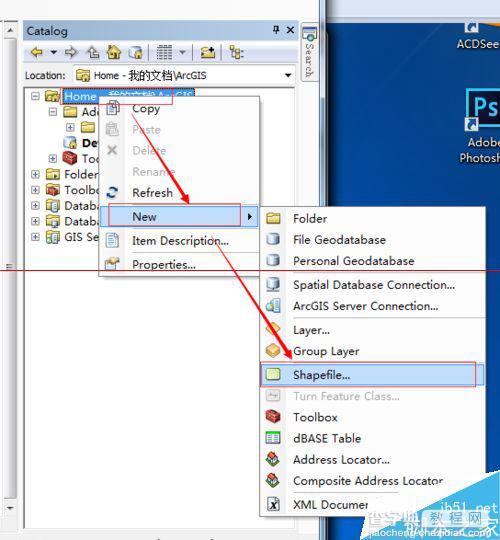

3、在Catalog目录中右键，选择“New”->"Shapefile..."，如下图所示：

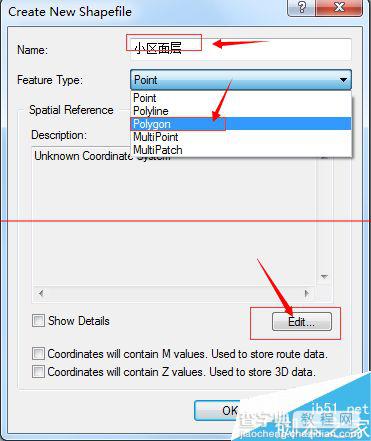

4、在弹出的Create New Shapefile窗口中，输入Name 小区面层，Feature Type 选择 Polygon,然后点击Edit,如下图所示：
5、点击Edit后，弹出空间参考属性对话框，可以选择import或者select坐标系，import是引入已有其他地图的坐标参考系；select是新选择一个坐标系，如下图所示：
6、由于是第一次创建，我们选择select，选择完毕后的结果如下图所示：

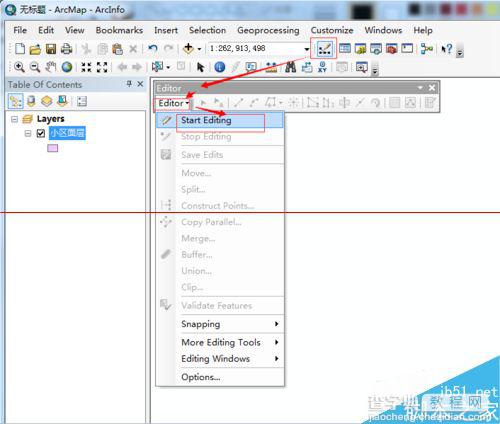

7、点击ArcMap中的工具栏Editor Toolbar，弹出一个Editor工具栏，点击Editor，选择“Start Editing”, 如下图所示：
8、依次点击Edit Tool->小区面层->Straight Segment,然后在面板中绘制面层图形，如下图所示：
9、绘制完成后，记得再次选择“Editor”->"Save Edits",最后“Stop Editing”，这样一个小区面层的图形就绘制出来了，如下图所示：
10、点击保存，给地图文档起个名字，最后在ArcCatalog目录中，可以看到刚保存的mxd地图文档，如下图所示：
