对于3D游戏来说，有很多绚丽的效果，都是靠shader（着色器）来实现的。不过很多朋友估计都不会编写shader，阿赵我自己也只是看了个入门，明白了它的原理，很多具体的效果都写不出来的。这次来介绍一个Unity3D的第三方shader编辑器：Strumpy。这个编辑器是完全可视化编辑，使用起来相对简单一点。
先来看看我们这次需要做的例子：
我们需要使用Strumpy，编辑出这样一个shader：包括了漫反射通道、法线通道、高光通道，以及在模型的边缘运动的光效。
很显然，Unity3D自带的shader没有能直接实现这样的功能的，最多也只能使用法线和高光通道而已。
由于这个例子稍微复杂，所以我们先来做一个更简单的例子，来熟悉一下strumpy的界面和基本操作。首先肯定是要先下载Strumpy插件了。在Asset Store里面有，免费下载的。我这里使用的是4.0a版本。
下载完之后导入，会看到多了一个选项：
选择之后打开了Strumpy的编辑窗口：
Flie的功能很直观，新建，读取，保存和导出的功能，我们可以先看看读取功能
插件自带了一些已经编辑好的范例，有兴趣的朋友可以逐个看看，会有很大的收益。
然后我们来正式开始做这个简单的例子，我们准备了一张带有透明通道的贴图（拿斩首大刀的阿赵），接下来我们做一个shader，把这张贴图显示在一个面片上面，使它实现漫反射通道和透明通道的显示。

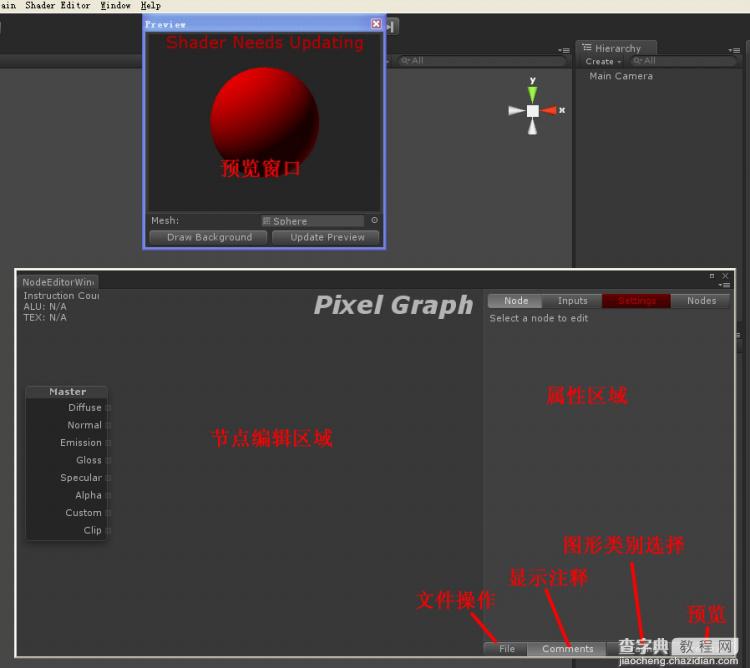

我们新建一个着色器编辑：
注意看，新建时，在Settings的标签是红色的，然后Shader Name也是红色的，这是提醒我们，每一个shader必须要先有一个名称，而这个名称就是以后你在材质栏里面选择的材质名称了。比如你可以用“myshader/test”，这样test材质会出现在myshader下面。
输入材质名词之后，我们先来Inputs里面，新建一个输入。这个输入，就是我们平常在Unity自带的材质球里面看到的输入通道了。假如我们需要它能调节颜色，那么就要新建一个颜色的输入，假如需要调用贴图，就要新建一个贴图的输入。这里我们新建一个Unity预设的MainTexture。熟悉用脚本替换材质贴图的朋友估计很熟悉这个标签的含义了。
新建之后，我们可以看到，出现了一个贴图选择的通道，就像我们平常操作的自带材质球一样。
接下来我们会新建一些节点，然后对他们进行编辑。
创建节点的方式有两种：
第一种是在Nodes里面选择相应的节点：
第二种是在节点编辑的窗口鼠标右键单击，选择相应的节点。
我个人比较习惯第二种方法。
我们选择了一个Sampler2D的输入
刚生成的时候，这个节点是红色的，因为我们没有指定输入的来源。想起刚才我们新建的Input了吧？那个MainTexture指定在这里。
在选中该节点的情况下，来到Node的标签，会看到提示错误了
我们选择_MainTex
这时候，节点就不再是红色了，而是出现了两项输出，分别是2D采样和UV信息。节点名称里面，也会相应的显示出_MainTex，也就是我们刚才新建的Input的名称。
接下来我们新建一个Tex2D方法节点。
然后像上图一样，用鼠标把他们之间连起来。
这时候，把我们预先准备好的贴图指定在贴图通道里面

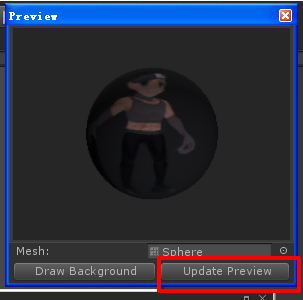

点击预览窗口的Update Preview，会看到预览的物体上面出现了我们的贴图

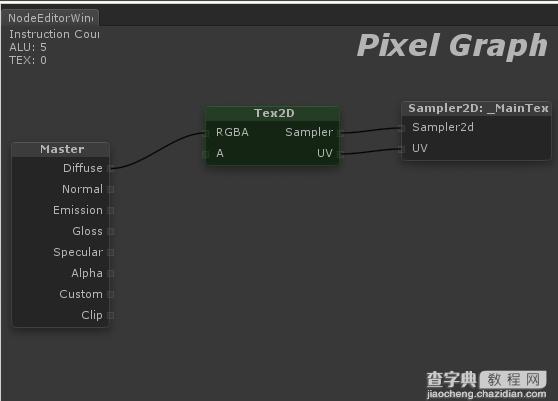

为了便于观察，我们选择一个片面模型。这时候，漫反射通道已经完成了，接下来我们继续做透明通道。
如上图一样，把A连接到Alpha通道。

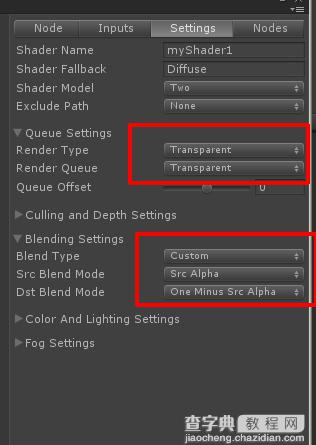

然后来到Settings，按上图设置一下。
打开背景显示，会看到透明通道已经生效了。
在完成了以上的小例子之后，我们正式来解释一下Strumpy各个部分的意思吧。
在master里面，分别是各个通道的最终输出。

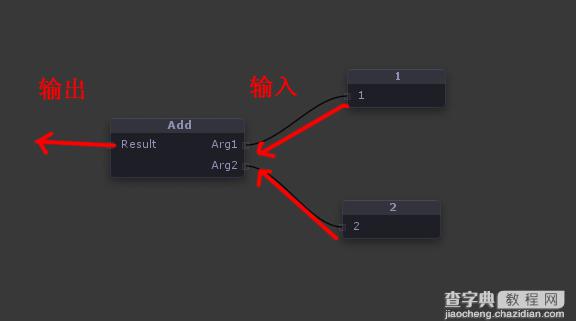

节点是通过有方向性的线条来连接的，分为输入端和输出端，上图是一个单向输入输出的例子。
再来是一个运算的例子，Add是相加的操作，这里是两个输入端进入了相加，然后输出一个结果。
在这里要说明一下的是，这些操作很大一部分都是数学运算的方法，比如加减乘除、sin、cos之类，各位在学习之前最好要先理解他们的意思。比如相加就是互相叠加，两张图相加会整张图都变得更亮。相乘是波峰波谷的叠加，两张图相乘，会使亮的地方更亮，暗的地方更暗。其他的方法请各位自行百度去查阅了，就不一一说明。
再来看看设置的选项
如果曾经自己写过shader的朋友，对于这些选项应该是很熟悉的。比如很多朋友问的双面显示，其实就是把CullMode选择为Off就行。
介绍完基本功能，我们正式的来做这次的目标例子了。
这里我们准备了一个模型。
模型带有了漫反射贴图和法线贴图。
首先新建一个着色器编辑，然后给shader起名为：myShader
按照第一个例子的操作，我们完成了漫反射通道。
为了应用在我们的模型上，我们需要先生成一个shader。选择导出（Export As）
给shader起一个文件名。这个名称没有太大的意义。
导出之后，我们来到材质球选择的地方，会看到了我们新建的myShader，选择它。
然后指定漫反射贴图，我们的模型变成了上图的效果。
接下来，我们在Inputs里面新建一个凹凸贴图的输入
然后完成法线通道节点的编辑。由于需要使用法线贴图，所以需要加入一个UnPackNormal的节点。
这时候，我们会发现输入通道处多了Normalmap通道，我们把法线贴图赋予上去。模型变成上图的效果。
我们再新建一个颜色输入，作为高光的颜色。

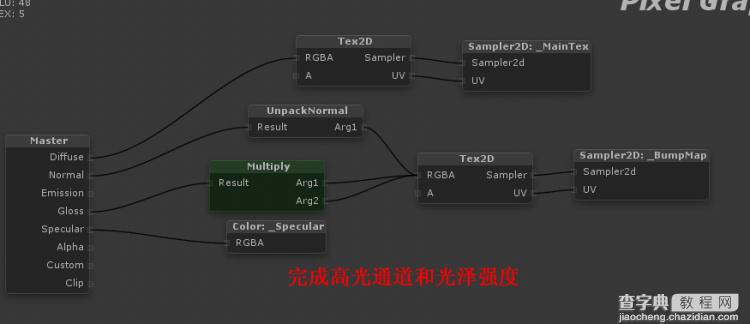

完成高光通道和光泽强度的节点编辑。
这里我用了一个Multiply（相乘），目的是让光泽强度范围的对比度更大，显得高光会更尖锐一点。高光颜色直接连接到Specular通道。
现在我们的模型已经拥有了一定的质感了。由于模型原来是没有法线贴图的，我拿了漫反射贴图来直接转换，所以效果差了点，有兴趣的朋友可以自己做法线贴图增强效果。
接下来做有动画效果的光。
我们新建了几个输入：发光颜色（_LightColor），一个发光颜色的遮罩贴图（_Light），一个浮点（_dir）作为光运动的方向，一个范围选择（_RimPow）作为发光强度的控制。
这张是发光遮罩贴图，是一张黑白的梯度图。
这一个步骤的节点编辑有点复杂，基本的思路是将颜色和遮罩贴图混合在一起，并用时间控制UV动画：
1、遮罩贴图我用了ViewDirection和Fresnel结合控制显示方向，并用_RimPow作为显示方向的次幂控制显示强度。
2、为了让光会随着时间自己做动画，我是用来Time和_dir相乘，这样可以控制动画的速度和方向。
3、为了让UV移动做动画，我用了UV_Pan。记得UV_Pan需要选择输入的轴，这里我选择了Y轴。
4、最后，我把发光颜色和遮罩运算的结果相乘，达到叠加波峰改变颜色的目的。
最后，发布shader，根据需要选择相应的遮罩贴图，指定发光的颜色、强度和方向，我们的例子就完成了。
补充说明几点：
1、可能很多功能自带的shader都有，不过有时候你就是会需要一些功能特殊一点的shader，具体需要什么输入通道，和怎样的操作，请根据实际情况考虑。
2、关于即时镜面反射的shader，估计很多朋友都很感兴趣。不过我这里不打算详细介绍，因为unity没有直接即时反射运算的shader。
简单说明一下其原理：
在自带的水面和愤怒机器人场景里面，我们都看到了类似镜面反射的效果，其实这都是一种欺骗。做法不算复杂，其实是根据了当前摄像机的位置，新建了一个相对角度的反射摄像机，并把反射摄像机看到的内容渲染成RenderTexture。最后把RenderTexture和位置矩阵输入到普通材质的贴图通道，达到好像即时反射的效果。水面的例子做法会傻一点，因为它是针对水面物体自己生成了一个反射摄像机，所以的反射效果只会对水面本身有效果，每个可以反射的面，都要单独生成。而愤怒机器人里面的例子会聪明很多，它会在摄像机的脚本里面根据预先选择的可反射的图层，统一生成了一张RenderTexture，并让所有可以反射的shader使用。
结合着即时反射这个例子，可以看出实际上很多特殊的效果，都不是单独的shader能直接实现的，还需要到其他的脚本去配合。
