solidworks中怎检查检查草图是否封闭?
摘要:在使用solidworks及其它三维软件,经常碰到草图不完全封闭无法生成实体,却又找不出问题,solidworks中有一个检查草图合法性的功...

在使用solidworks及其它三维软件,经常碰到草图不完全封闭无法生成实体,却又找不出问题,solidworks中有一个检查草图合法性的功能,很多人没有用过,这里分享给大家。

1、首先用solidworks软件绘制一个草图。我这里以一个多边形为例。

2、在菜单栏选择工具/草图工具/检查草图合法性。

solidworks中怎检查检查草图是否封闭?1

3、随意选择一个基体拉伸命令

solidworks中怎检查检查草图是否封闭?2

4、检查结果如图,有一个端点错误,点击确定。

solidworks中怎检查检查草图是否封闭?3

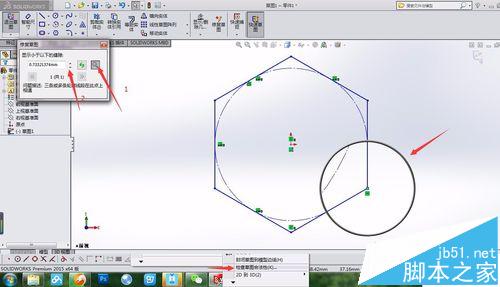

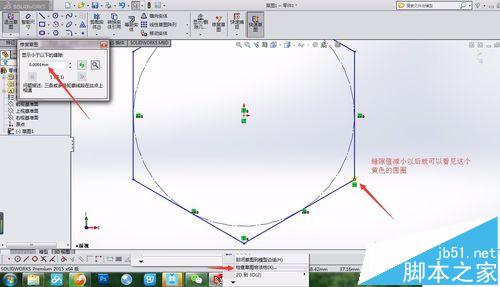

5、点击放大镜会提示错误点,但可能不明显,可以调小缝隙,如图

solidworks中怎检查检查草图是否封闭?4

solidworks中怎检查检查草图是否封闭?5

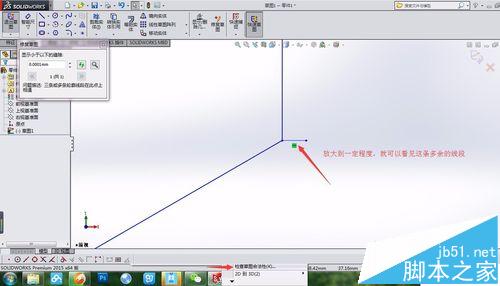

6、放大到一定程度,就可以看见这条多余的线

solidworks中怎检查检查草图是否封闭?6

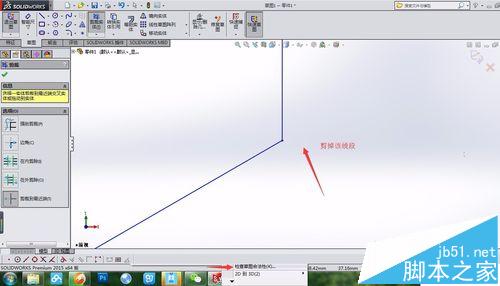

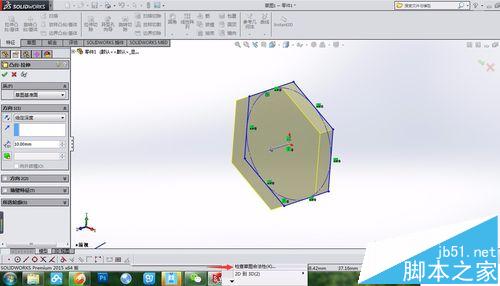

7、剪掉这条线,再次检查,没有问题,可以进行拉伸。

solidworks中怎检查检查草图是否封闭?7

solidworks中怎检查检查草图是否封闭?8

solidworks中怎检查检查草图是否封闭?9

注意事项:软件操作需要耐心,一些小的错误很难觉察,更需要我们熟悉软件的各项功能。
