UG怎么绘制工程图纸? UG的基础使用教程
摘要：对于UG三维软件的学习的最终目的是导出产品、模具、机构、模型的二维图纸，因为我们加工的依据需要通过二维图纸的尺寸进行表现，那么怎么通过UG完...
对于UG三维软件的学习的最终目的是导出产品、模具、机构、模型的二维图纸，因为我们加工的依据需要通过二维图纸的尺寸进行表现，那么怎么通过UG完成工程图纸的绘制那？
1、运行UG三维制图软件，呈现ug三维软件操作页面。在此操作页面我们可以通过新建进入可模块如建模、装配、图纸等部分进行绘图操作
2、点击操作菜单里的新建，弹出新建对话框，找到图纸命令，点击图纸命令，进行图纸的纸张选择，我们选择A4纸张进行详细讲解

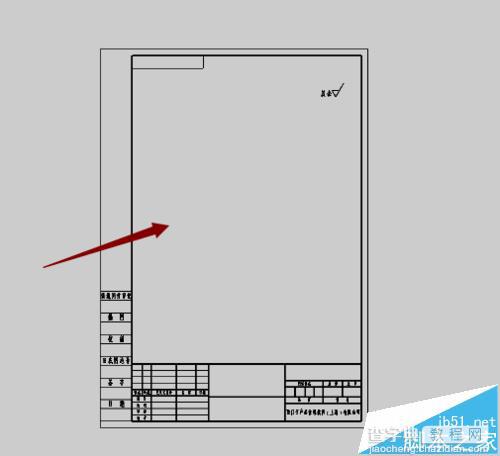

3、点击确定，进入到图纸操作页面，我们在此操作页面完成图纸的绘制。
4、在此操作页面的菜单栏找到插入命令，点击插入命令找到视图，然后找到基本视图
5、点击基本，弹出基本视图对话框，通过此对话框可打开要进行投影图纸的三视图
6、点击最近访问的图形，打开三视图或者通过打开文件夹的方式打开三视图。此时可将鼠标放置到图纸框内，可看到三视图形，此时我们可以进行二维投影，但是如果图形太大或者太小可以通过比例进行调节
7、调整好位置之后，我们可以在图纸框里左键点击，然后进行俯视图投影，位置选好之后进行左键点击，右视图方法同上。
注意事项：
UG投影二维图，注意纸张的选择以及投影比例的选择。
