作为一个完整产品的设计，先从整体入手，充分利用曲线、曲面等相关命令功能完成主体结构造型，再将主结构进行切割，最后通过抽壳、拉伸等来完成细节特征的创建。该教程使用操作细节较多，使用到了UG NX的一些常用指令。因为经验视频大小限制，压缩后的清晰度略有欠缺。
一、辅助造型
1、先绘制一个草图，为八分之一圆，尺寸约束如图所示。通过拉伸命令，完成一个八分之一圆柱台的创建。
2、选择该柱台的一个截面为草图基准面，选择草图曲线/椭圆，设置长、短半轴尺寸，短半轴与前面柱台拉伸高度一致。完成后同样的方法，选择另一截面做草图基准，绘制一个同样的半椭圆。如图所示。
3、选择创建基准面，平移基准到柱台一半高度的位置，绘制草图，使用样条曲线，选取两椭圆的中点为端点，调整样条线到合适位置，如图。
二、曲面造型
1、选择曲面/通过曲线网格，分别选取三条圆弧线为截面线1，两条椭圆线为截面线2，生成曲面特征如图。
2、选择编辑/移动对象命令，选取刚刚创建的曲面，类型为角度，以Z轴为旋转中心轴，沿原点旋转复制另外七个曲面特征，角度为45度。

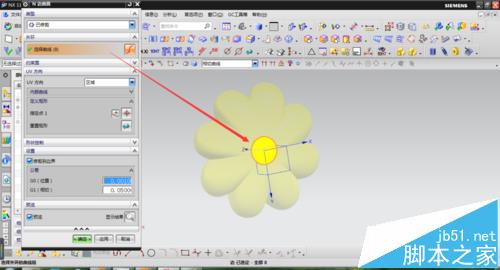

3、选择N边曲面，选取中间空位的圆边线，如图所示，填充中间曲面。同样的方法完成另外一边的填充。选择缝合命令，结所有片体进行缝合处理，完成实体的创建。
三、细节修整

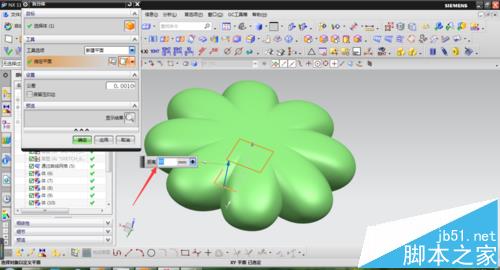

1、选择边倒圆命令，对结合处进行倒圆，如图。选择插入/修剪/拆分体命令，选取整个实体，以中间基准平面为分割面，将产品割开。
2、隐藏上半部分礼品盒，对下半部分进行抽壳处理，指定壁厚为5。选择拉伸命令，选取内侧边沿线进行拉伸，各参数如图。同样的方法，对底座进行拉伸，使用双向偏置直接选取边线拉伸。
3、完成后隐藏下半部分，将上半部分显示，两样的方法进行抽壳处理。选择拉伸命令，选取内侧边线进行拉伸求差，完成配合台阶的创建。
4、在顶部绘制草图圆进行手柄的拉伸，如图所示，拉伸完成后使用边倒圆命令进行过渡修整。最后真实着色后效果如图。
注意事项：
注意使用通过曲线网格，同一截面线方向要一致。
