UG怎么使用样式扫掠的功能?
摘要:UGNX软件中的扫掠方法很多,使用不同方法可以创建出多种不同的特征形状。这里主要介绍的是在该软件中的样式扫掠的使用技巧。1、选择插入/曲线/...

UG NX软件中的扫掠方法很多,使用不同方法可以创建出多种不同的特征形状。这里主要介绍的是在该软件中的样式扫掠的使用技巧。

1、选择插入/曲线/圆弧,设置为整圆,选择放置的平面,设定圆心和半径。

UG怎么使用样式扫掠的功能?1

2、进入草图,选择与前面圆放置面垂直的基准面偏移20毫米,绘制一条样条曲线。

UG怎么使用样式扫掠的功能?2

UG怎么使用样式扫掠的功能?3

3、点击插入/扫掠/样式扫掠,选择圆为截面,样条线为引导线,生成样式扫掠特征。

UG怎么使用样式扫掠的功能?4

UG怎么使用样式扫掠的功能?5

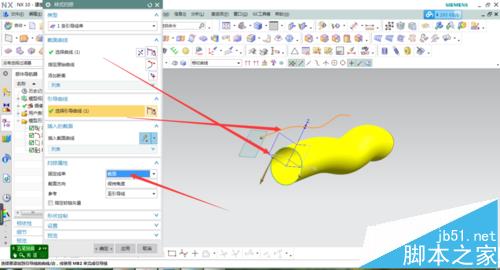

4、将固定线串调整为截面,则扫掠特征移动到截面圆曲线对齐。打开形状控制下拉框,移动截面线和引导线枢轴点位置,可以改变扫掠特征的位置和形状。如图所示

UG怎么使用样式扫掠的功能?6

UG怎么使用样式扫掠的功能?7

注意事项:

注意固定线串不同,枢轴点改变后的变化也不同。
