UG怎么使用腔体命令让圆角一次成型?
摘要：在软件中做腔体特征的命令很多，像拉伸求差、抽壳等，但一般情况都只能做单一的特征出来。这里要讲的是在UGNX软件中使用腔体命令将周边底面圆角一...
在软件中做腔体特征的命令很多，像拉伸求差、抽壳等，但一般情况都只能做单一的特征出来。这里要讲的是在UG NX软件中使用腔体命令将周边底面圆角一次成型的技巧，同时结合了一次性双向阵列的使用。

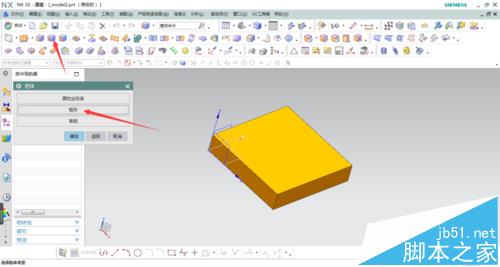

1、先使用长方体命令创建一个实体模型。点击插入/设计特征/腔体，或者单击工具栏中的腔体命令，选择腔体形状为矩形。

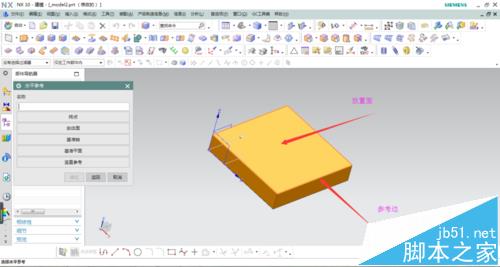

2、选择放置面和参考边，设置好腔体长度、宽、深度及周边圆角和底面圆角尺寸，如图所示，还可以设置锥度。
3、选择垂直距离，分别选取腔体中心线和平行的边线，设置两者间的距离值。
4、选择阵列特征命令，选取方向1和方向2两个相互垂直的方向，设置移动距离，选择生成的腔体特征，完成后添加材料，效果如图
注意事项：
注意选择参考边必须与长度方向平行。
