该经验为大家分享一篇UG10.0怎么绘制一只水杯的教程
1、在我的经验中，已经使用了proe5.0、solidworks2015三位软件软件绘制过水杯了，具体可参考我的两篇经验，可以经过对比看看有哪个简单。
2、首先，双击或者右键打开我们UG10.0软件，这里以10.0版本为例进行分享教程，其他版本的都能使用该教程，新建一个模型文件，默认路径为名称即可，点击OK。
3、点击拉伸，点击绘制草图，在草图平面绘制一个直径为100的圆，完成后退出草图，在拉伸的对话框中输入拉伸高度为100，类型为实体，点击确定，完成拉伸的创建。
4、点击抽壳，要穿透的面为圆柱体的上表面，输入厚度为3，点击确定完成抽壳。

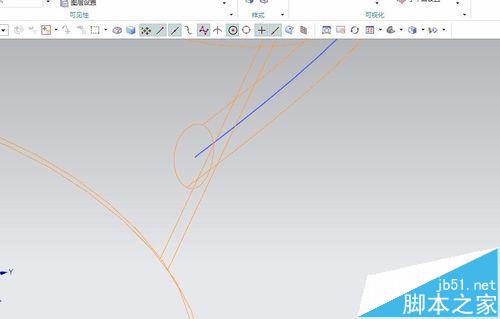

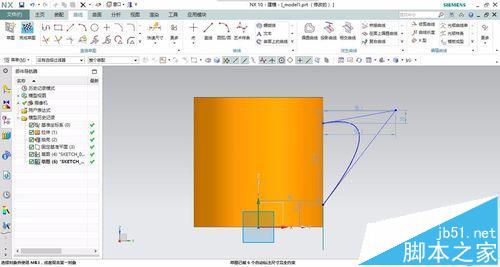

5、新建一个基准平面，距离中心的平面为50，在该基准面上绘制一个直径为10的圆，完成后退出草图。再绘制如下图的样条曲线。

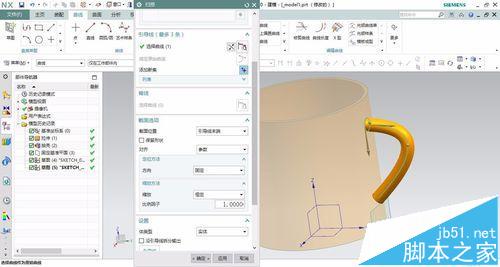

6、扫琼，选取截面为绘制的圆，引导线为样条曲线，然后使用替换面的工具，要替换的面为手柄面，替换面为圆柱的外表面。

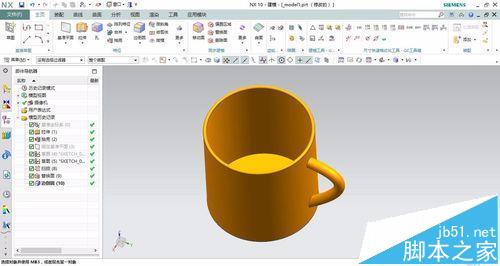

7、倒圆角，最后打效果图如下图所示。
