UG模型中的文字无法拉伸该怎么办?
摘要：因为很多字体和文字书写的问题，在生成文字实体的时候会因为一些交叉线条或者断开线无法生成。因为这种文字和能形成有效的封闭区域而又属于单条的样条...
因为很多字体和文字书写的问题，在生成文字实体的时候会因为一些交叉线条或者断开线无法生成。因为这种文字和能形成有效的封闭区域而又属于单条的样条曲线无法修剪，本经验以同种字体两组文字为例介绍一个使用什么方法可以解决这个问题。
1、随意绘制一个长方体，点击插入/曲线/文本，生成文本对话框，选择在面上生成文字，选取一条边线作为参考边，具体操作如图所示。

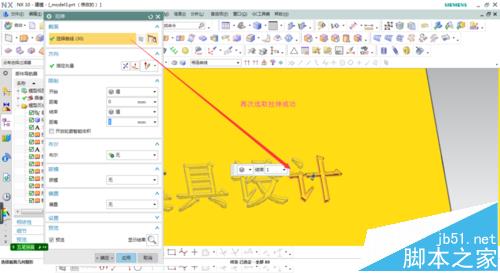

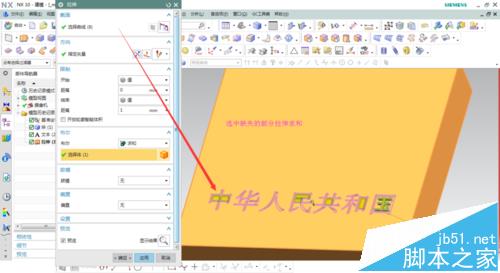

2、对输入的文字进行拉伸，可以看到文字可以拉伸成功，但有些字有部分缺失，这是因为字体的内外区域无法判断造成的，可以再次拉伸补齐。如图
3、这几个拉伸出来效果如图正常显示。再次点击插入/曲线/文本，另外输入几个文字，选用和前面文字相同的字体和设置。

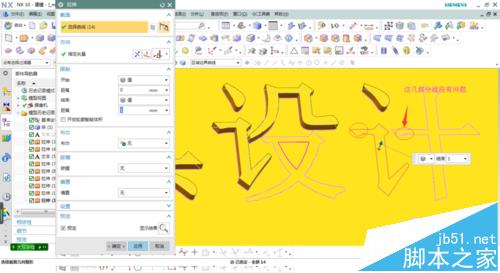

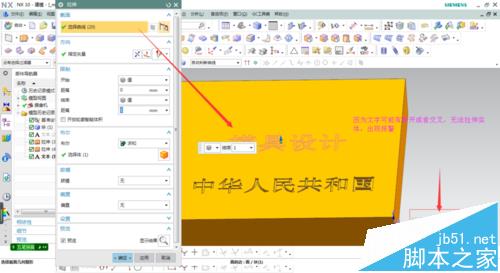

4、对后面输入的文本进行拉伸，选取曲线后提示警报，如图。我们将曲线选择规则改为相连曲线，发现前面几个字可以拉伸，但后面两个字提示警报，仔细放大发现曲线有交叉线，如图

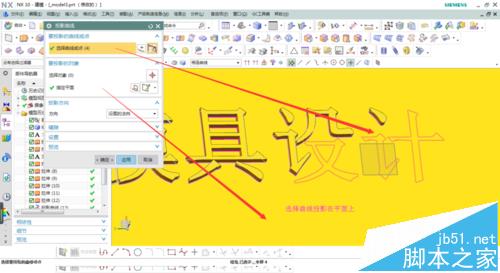

5、这些文字线条无法修剪，第一种解决办法点击插入/派生曲线/投影，选取线条投影到平面上时行修剪，如图。第二种解决办法点击插入/派生曲线/抽取，选择封闭的线条抽取出来。再次进行拉伸成功，效果如图
注意事项：
注意抽取线条时不要选中多余的交叉线，也不要漏选，否则线段不封闭不能形成实体。
