UG草图阵列怎么用？UG10.0对曲线进行阵列的实例教程
摘要：UG草图中阵列功能，其作用是用来复制相同特征的图元，UG草图中的阵列选项只能对曲线进行阵列。其主要的阵列方式有环形阵列和线性阵列（UG7.5...
UG草图中阵列功能，其作用是用来复制相同特征的图元，UG草图中的阵列选项只能对曲线进行阵列。其主要的阵列方式有环形阵列和线性阵列（UG7.5以下的版本没有UG草图阵列功能）。以下为我使用UG10.0版本为大家演示下UG草图阵列的操作技巧。
1、打开UG软件，新建一个草图（我使用的是UG10.0，其有UG草图阵列）；

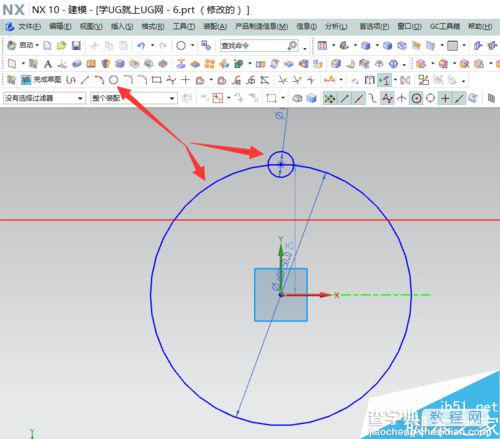

2、使用圆命令先绘制一大一小两个圆；（用来要阵列的图元）
3、UG草图阵列命令的位置在曲线编辑下；

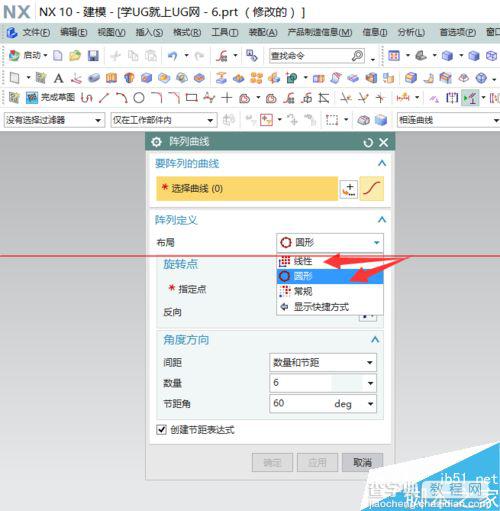

4、点击UG草图阵列功能，其分为环形阵列（绕圆周阵列）、线性阵列（绕直线阵列）

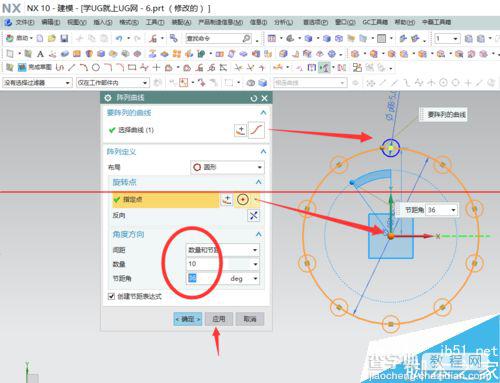

5、环形阵列：选中小圆作为要阵列的对象、选中大圆的圆心作为阵列的旋转点；

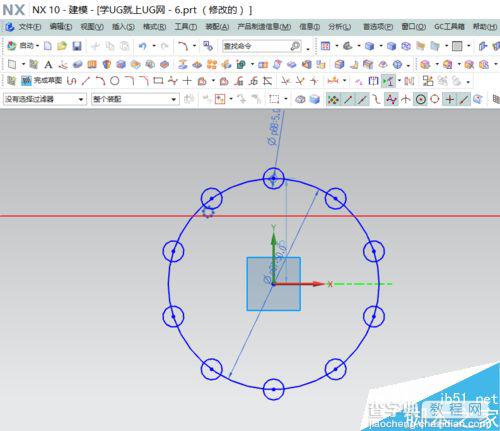

6、通过UG草图中的环形阵列的结果如下；

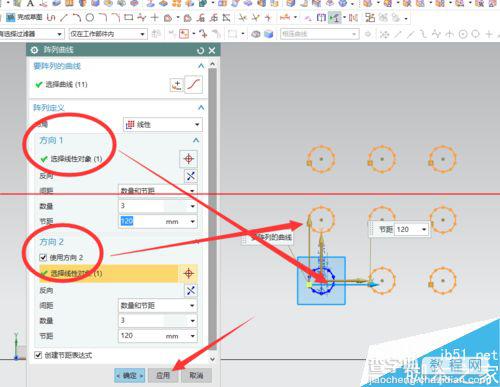

7、线性阵列：选中图上的大圆与小圆，指定线性阵列的方向（此时只能选XY向，如果是往一个方向阵列，只使用方向1即可）
8、通过线型阵列得到的图形如下；
注意：使用线型阵列时，如想改变其阵列方向，可以调节反向开关；
