利用PowerDesigner15在win7系统下对MySQL 进行反向工程(下)完成
摘要:利用PowerDesigner15在win7系统下对MySQL进行反向工程PowerDesigner15下载地址:http://www.jb...

利用PowerDesigner15在win7系统下对MySQL 进行反向工程

PowerDesigner15下载地址:http://www.jb51.net/database/86663.html

1、打开PowerDesigner,建立新模型,选择Physical Data Model中的Physical Da..

利用PowerDesigner15在win7系统下对MySQL 进行反向工程(下)完成1

2、DBMS选择“MySQL5.0”,单击“OK”;选择“数据库--》Connect...”

利用PowerDesigner15在win7系统下对MySQL 进行反向工程(下)完成2

3、选择(一)中配置的数据源,输入用户名和密码,单击“Connect”

利用PowerDesigner15在win7系统下对MySQL 进行反向工程(下)完成3

4、选择“数据库--》Update Model from Database...”

利用PowerDesigner15在win7系统下对MySQL 进行反向工程(下)完成4

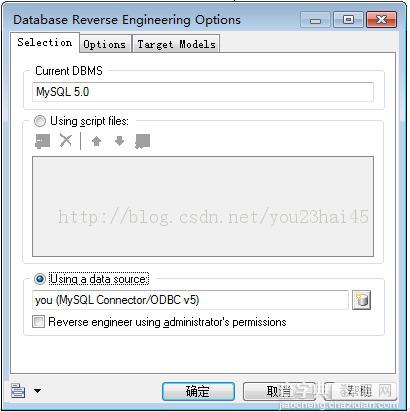

5、弹框中选择“Using a data source”,然后单击“确定”

利用PowerDesigner15在win7系统下对MySQL 进行反向工程(下)完成5

6、出现“Database Reverse Engineering”,选择需要反向工程的数据库表

利用PowerDesigner15在win7系统下对MySQL 进行反向工程(下)完成6

7、反向工程进行中

利用PowerDesigner15在win7系统下对MySQL 进行反向工程(下)完成7

8、出现“Merge Models”

利用PowerDesigner15在win7系统下对MySQL 进行反向工程(下)完成8

9、对MySQL 进行反向工程成功了

利用PowerDesigner15在win7系统下对MySQL 进行反向工程(下)完成9

利用PowerDesigner15在win7系统下对MySQL 进行反向工程

1、选择“数据库--》Generate Database...”,查看数据库表的SQL语句

利用PowerDesigner15在win7系统下对MySQL 进行反向工程(下)完成10

2、找到“Preview”,查看SQL语句

利用PowerDesigner15在win7系统下对MySQL 进行反向工程(下)完成11
