如何自己给5D2换快门
摘要:Canon5DMarkII是2008年的产品,但至今仍是人气甚高的相机之一,可能不少读者也曾拥有过。但如果相机快门失灵,除了选择拿去原厂修理...

 Canon 5D Mark II是2008年的产品,但至今仍是人气甚高的相机之一,可能不少读者也曾拥有过。但如果相机快门失灵,除了选择拿去原厂修理,也可以参考下摄影师Myles Dunphy自行更换5DII快门的方法。

据Dunphy所说,单是快门出问题,就要花上USD 500去维修,但在ebay上买一个更换用的快门只需要USD 90,所以他就决定亲自动手更换。整个过程颇为复杂,几乎要把整部相机拆开再重组,需要一定的耐性,还有勇气。建议不具备一定基础的影友看个新鲜就好。

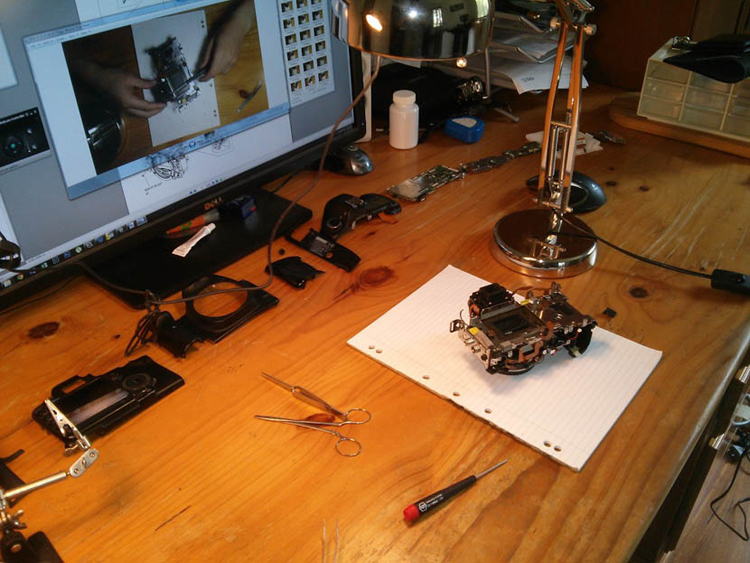

如何自己给5D2换快门1

事前预备

1. Phillips #00螺丝刀

2. Torx T7螺丝刀

3. 小型钳

4. 电线胶布

5. 强力双面胶/胶水 (用作粘贴手把橡胶)

6. 烙枪

注意事项

1. 保持身体接地,避免接触电子线路时被电伤,或者引起相机短路而坏机。

2. 更换过程涉及大量不同款色的螺丝,需要记认它们的样式并作分开摆放,避免混乱。

做法

1. 移除机身橡胶。

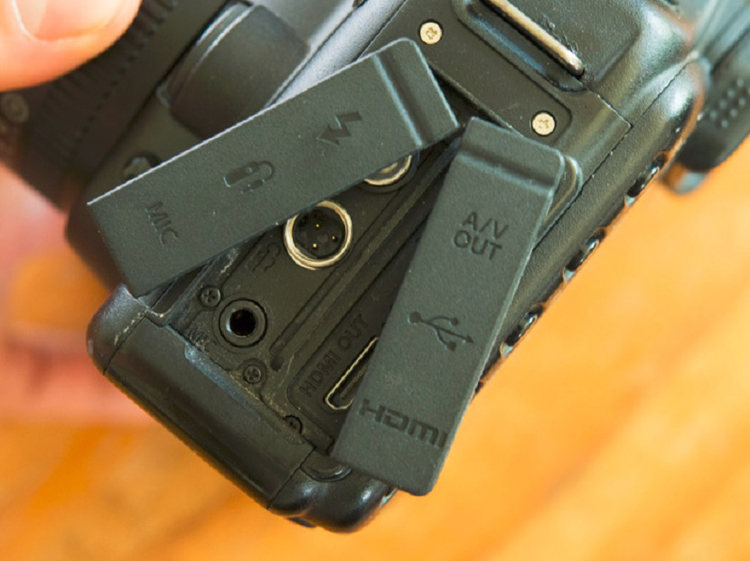

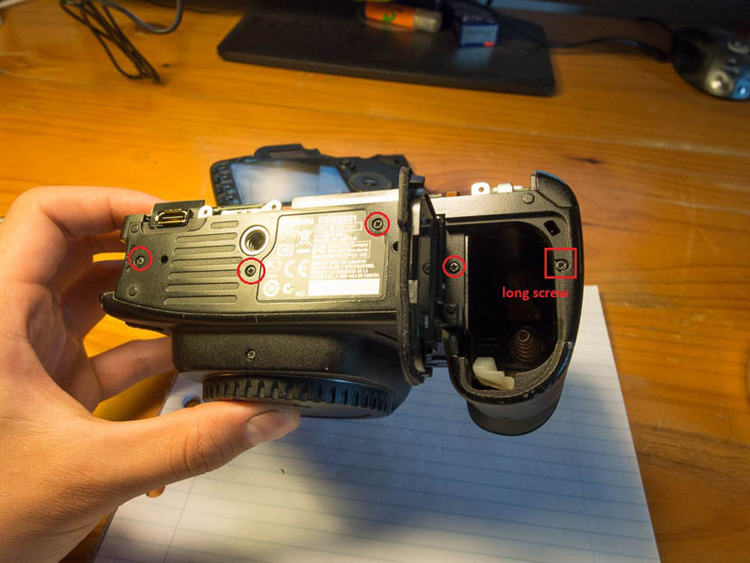

2. 掲开插口的橡胶盖,旋开底下的螺丝,抽出电池箱。

如何自己给5D2换快门2

3. 旋开另外的螺丝,包括那上图那两口银色的长身螺丝。

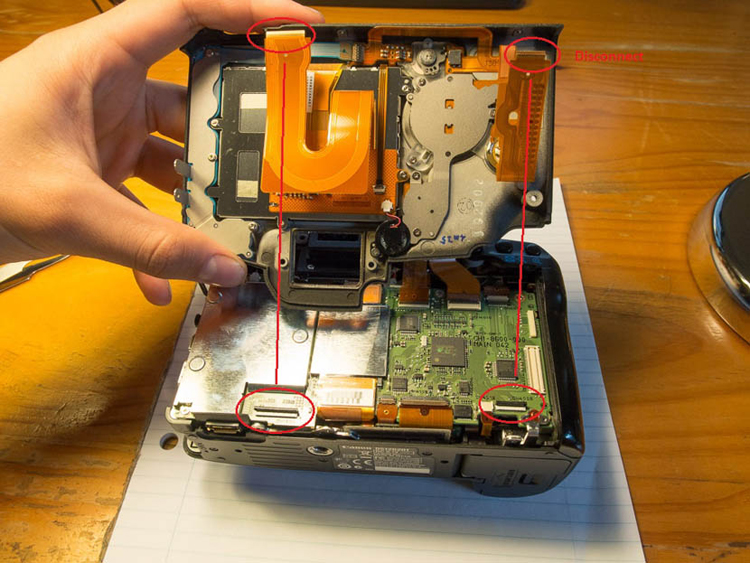

4. 旋开背面的螺丝,有两口在观景器旁、一口银色的在CF 卡插口旁、三口在相机下方 (留意其中一口较为短身)。掲开背盖时,留意有两条橙色阔电线 (图中红圈位置) 插着机身,所以不要过份大力掲开,并需要把它们移离机身。

如何自己给5D2换快门3

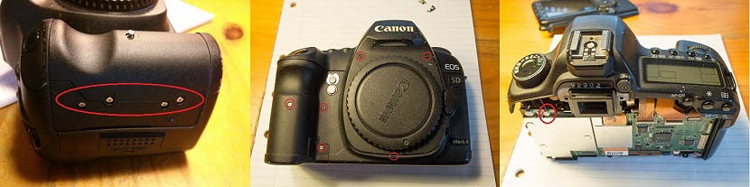

5. 旋开相机正面的螺丝,有四口在手把侧面位置 (其中两口较为短身)、三口在镜头插口附近、两口在手把和镜头插口之间、一口在手把正方。回到相机背面,有一条红黑线,使用小巧的工具把线移离主板

如何自己给5D2换快门4

6. 旋开底部的五口螺丝,一长四短。

如何自己给5D2换快门5

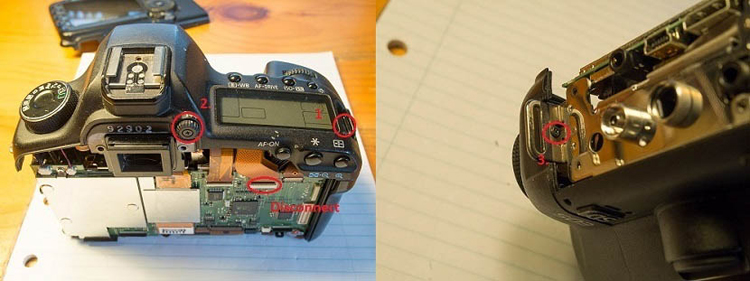

7. 把机顶两口在相机带穿孔旁的螺丝旋开。把观景器角度调器都移除。把一条橙色阔电线(红圈)移离主板。

如何自己给5D2换快门6

8. 移除CF 插口的盖,过程需要旋开两口螺丝。

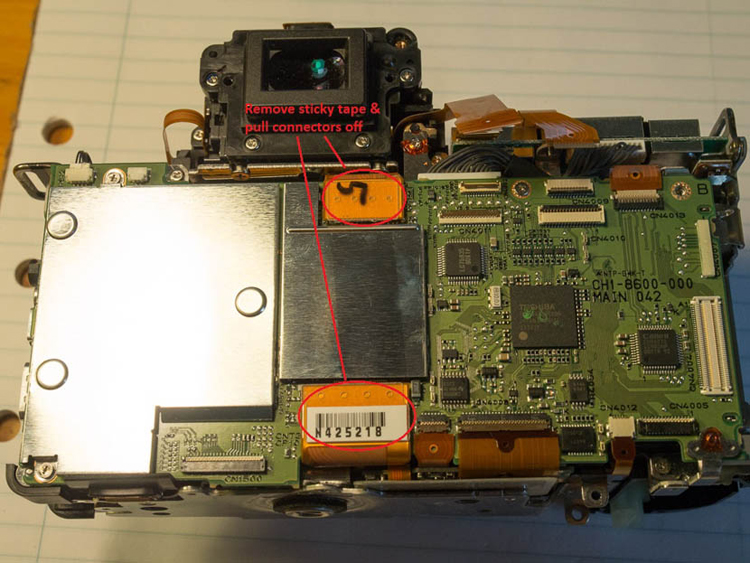

9. 旋开主板的螺丝,其中一口在下方左起第二个橙色阔电线底下。把两条电线上的胶布移取,再把另外五条电线都移离主板。有条四针的黑色电线置于主板左上方,需要使用小巧的工具把线移离主板。另外还有一束灰色电线连着主板后方,同样需要移除。

如何自己给5D2换快门7

10. 把机底的六口螺丝旋开,其中一口可能会被黑色胶带封住。

如何自己给5D2换快门8

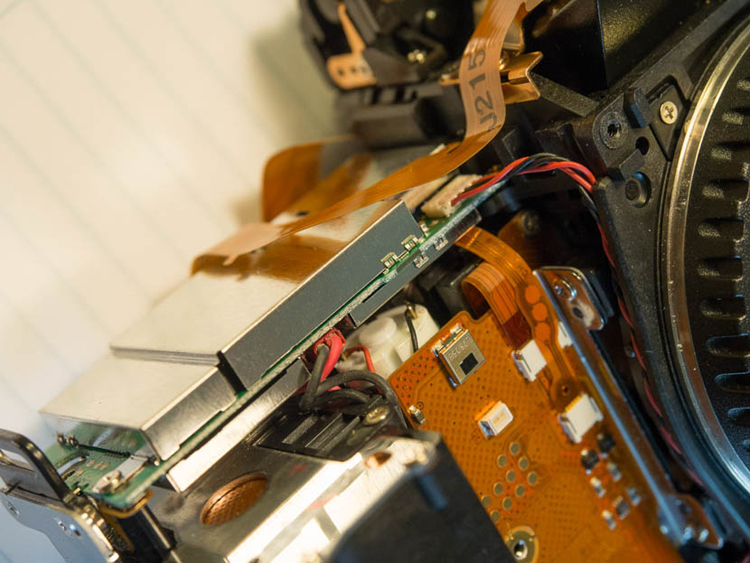

11. 机底打开可见一个底板。把上面的三口螺丝旋开,靠近机背的一口为短身螺丝。另外有两条两针、一条三针与一条四针的电线也需要移除 (重组相机时把电线插回插口即可)。最后把那五条橙色阔电线都移除,其中最粗那条有一个黑色胶质部件连接底板,需要反开才可以顺利移取这条电线。

如何自己给5D2换快门9

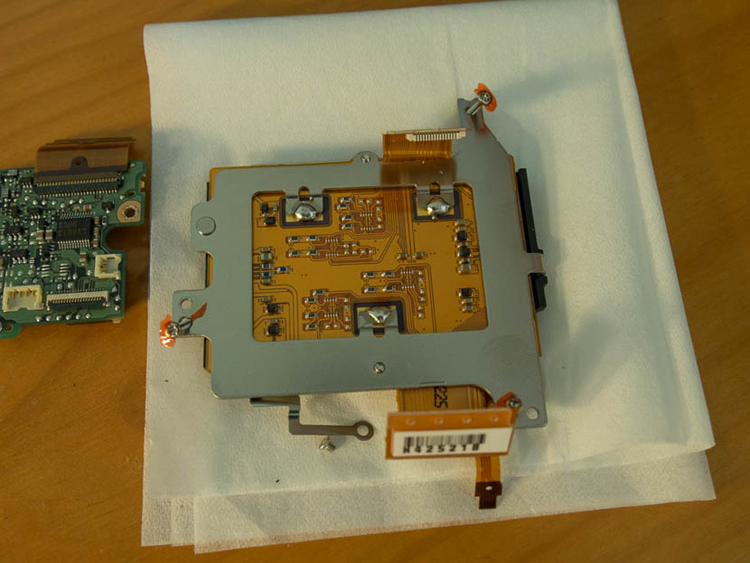

12. 把这个感光元件移开,小心放置,不要刮花或弄脏。那三口螺丝是torx T7螺丝,另外也有一块金属带上的螺丝需要旋开。

如何自己给5D2换快门10

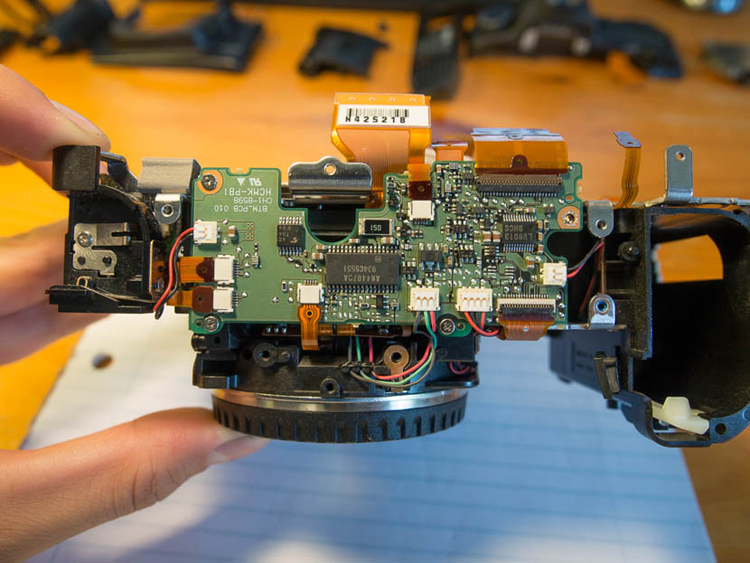

13. 顶部的电路板有三口螺丝、一条四针和两条两针电线需要移取。

如何自己给5D2换快门11

14. 移取主板后,需要旋开六口相同的螺丝,四口位于后方,两口位于前方手把位置旁 (近底部的一口如有胶布贴上则移取它)。螺丝都旋开后,可以把金属板拿走 (需要一点力道)。

如何自己给5D2换快门12

15. 把连接快门的两条阔电线断开,换上新的快门组件。如果你的新快门没附有电线,则需要用焊枪把旧电线重新连接至快门。

16. 快门安装后,按照上述次序反转重组相机。

主要的步骤都已经写下,据 Dunphy 所说,Canon 40D 也是用同样方法换快门,但其他型号则不能确保方法一样。
