一、概述
现在app中，图片预览功能肯定是少不了的，用户基本已经形成条件反射，看到小图，点击看大图，看到大图两个手指开始进行放大，放大后，开始移动到指定部位~~~
我相信看图的整个步骤，大家或者说用户应该不希望被打断把~~~“我擦，竟然不能放大，什么玩意，卸了~~“ ， "我擦，竟然不能移动，留有何用，卸了~~"。
哈~所以对于图片的预览，一来，我们要让用户爽；二来，我们作为开发者，也得知道如何实现~~~
想要做到图片支持多点触控，自由的进行缩放、平移，需要了解几个知识点：Matrix , GestureDetector , ScaleGestureDetector 以及事件分发机制，ps:不会咋办，不会你懂的。
二、Matrix
矩阵，看深入了都是3维矩阵的乘啊什么的，怪麻烦的~~
其实这么了解下就行了：
Matrix
数据结构：3维矩阵；
内部存储：new Float[9] ; 内部就是个一维数组，内部9个元素；可以进行setValues(float[] values)进行初始化
每个元素代表的意思：
{ MSCALE_X, MSKEW_X, MTRANS_X, MSKEW_Y, MSCALE_Y, MTRANS_Y, MPERSP_0, MPERSP_1, MPERSP_2 };
字面上，应该能看出来哪个代表x方向缩放，哪个代表垂直方向的偏移量吧~~有不认识的3个，没事，请无视。
操作
比如你想要设置matrix的偏移量为200，100
你可以这么写：
Matrix transMatrix = new Matrix(); float[] values = new float[] { 1.0, 0, 200, 0, 1.0, 100, 0, 0, 1.0 }; transMatrix.setValues(values);
如果需要在旋转30度，放大两倍~~
这么写其实怪麻烦的~~

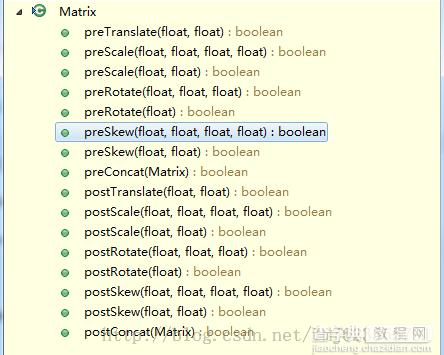

Matrix提供了一些常用的API：例如我们可以这么写：
Matrix transMatrix = new Matrix(); transMatrix.postTranslate(200, 100);
如何获取值：
当然了，我们对一个Matrix进行了各种操作，一会postScale，一会postTranslate；那么现在如何获得当前的缩放比例：
前面说setValues可以初始化，那么getValues就能拿到当前矩阵的值，拿到的是个一维数组，9个元素；再通过下标取对应值就可以。
比如我想知道现在x方向缩放比例：
public final float getScale() { scaleMatrix.getValues(matrixValues); return matrixValues[Matrix.MSCALE_X]; }
好了，知道这些就够了~~
GestureDetector ：
嗯，自己看API，能够捕捉到长按、双击什么的；用法会在例子中
ScaleGestureDetector：
嗯，有点像继承来的，其实不是的，独立的一个类~用于检测缩放的手势~~~用法会在例子中
三、实战
为了大家更好的理解，我会独立出每个功能，最后再整合到一起~~也方面大家对每个API的使用的学习。
1、自由的缩放
需求：当图片加载时，将图片在屏幕中居中；图片宽或高大于屏幕的，缩小至屏幕大小；自由对图片进行方法或缩小；
代码不是很长，直接贴代码了：
package com.zhy.view; import android.content.Context; import android.graphics.Matrix; import android.graphics.drawable.Drawable; import android.util.AttributeSet; import android.util.Log; import android.view.MotionEvent; import android.view.ScaleGestureDetector; import android.view.ScaleGestureDetector.OnScaleGestureListener; import android.view.View; import android.view.View.OnTouchListener; import android.view.ViewTreeObserver; import android.widget.ImageView; public class ZoomImageView extends ImageView implements OnScaleGestureListener, OnTouchListener, ViewTreeObserver.OnGlobalLayoutListener { private static final String TAG = ZoomImageView.class.getSimpleName(); public static final float SCALE_MAX = 4.0f; /** * 初始化时的缩放比例，如果图片宽或高大于屏幕，此值将小于0 */ private float initScale = 1.0f; /** * 用于存放矩阵的9个值 */ private final float[] matrixValues = new float[9]; private boolean once = true; /** * 缩放的手势检测 */ private ScaleGestureDetector mScaleGestureDetector = null; private final Matrix mScaleMatrix = new Matrix(); public ZoomImageView(Context context) { this(context, null); } public ZoomImageView(Context context, AttributeSet attrs) { super(context, attrs); super.setScaleType(ScaleType.MATRIX); mScaleGestureDetector = new ScaleGestureDetector(context, this); this.setOnTouchListener(this); } @Override public boolean onScale(ScaleGestureDetector detector) { float scale = getScale(); float scaleFactor = detector.getScaleFactor(); if (getDrawable() == null) return true; /** * 缩放的范围控制 */ if ((scale < SCALE_MAX && scaleFactor > 1.0f) || (scale > initScale && scaleFactor < 1.0f)) { /** * 最大值最小值判断 */ if (scaleFactor * scale < initScale) { scaleFactor = initScale / scale; } if (scaleFactor * scale > SCALE_MAX) { scaleFactor = SCALE_MAX / scale; } /** * 设置缩放比例 */ mScaleMatrix.postScale(scaleFactor, scaleFactor, getWidth() / 2, getHeight() / 2); setImageMatrix(mScaleMatrix); } return true; } @Override public boolean onScaleBegin(ScaleGestureDetector detector) { return true; } @Override public void onScaleEnd(ScaleGestureDetector detector) { } @Override public boolean onTouch(View v, MotionEvent event) { return mScaleGestureDetector.onTouchEvent(event); } /** * 获得当前的缩放比例 * * @return */ public final float getScale() { mScaleMatrix.getValues(matrixValues); return matrixValues[Matrix.MSCALE_X]; } @Override protected void onAttachedToWindow() { super.onAttachedToWindow(); getViewTreeObserver().addOnGlobalLayoutListener(this); } @SuppressWarnings("deprecation") @Override protected void onDetachedFromWindow() { super.onDetachedFromWindow(); getViewTreeObserver().removeGlobalOnLayoutListener(this); } @Override public void onGlobalLayout() { if (once) { Drawable d = getDrawable(); if (d == null) return; Log.e(TAG, d.getIntrinsicWidth() + " , " + d.getIntrinsicHeight()); int width = getWidth(); int height = getHeight(); // 拿到图片的宽和高 int dw = d.getIntrinsicWidth(); int dh = d.getIntrinsicHeight(); float scale = 1.0f; // 如果图片的宽或者高大于屏幕，则缩放至屏幕的宽或者高 if (dw > width && dh <= height) { scale = width * 1.0f / dw; } if (dh > height && dw <= width) { scale = height * 1.0f / dh; } // 如果宽和高都大于屏幕，则让其按按比例适应屏幕大小 if (dw > width && dh > height) { scale = Math.min(dw * 1.0f / width, dh * 1.0f / height); } initScale = scale; // 图片移动至屏幕中心 mScaleMatrix.postTranslate((width - dw) / 2, (height - dh) / 2); mScaleMatrix .postScale(scale, scale, getWidth() / 2, getHeight() / 2); setImageMatrix(mScaleMatrix); once = false; } } }
我们在onGlobalLayout的回调中，根据图片的宽和高以及屏幕的宽和高，对图片进行缩放以及移动至屏幕的中心。如果图片很小，那就正常显示，不放大了~
我们让OnTouchListener的MotionEvent交给ScaleGestureDetector进行处理
@Override public boolean onTouch(View v, MotionEvent event) { return mScaleGestureDetector.onTouchEvent(event); }
2、在onScale的回调中对图片进行缩放的控制，首先进行缩放范围的判断，然后设置mScaleMatrix的scale值

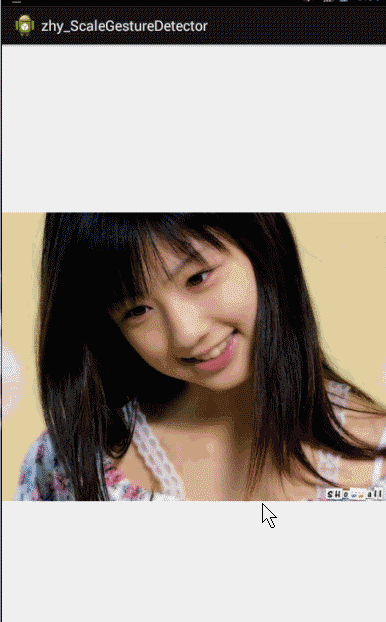

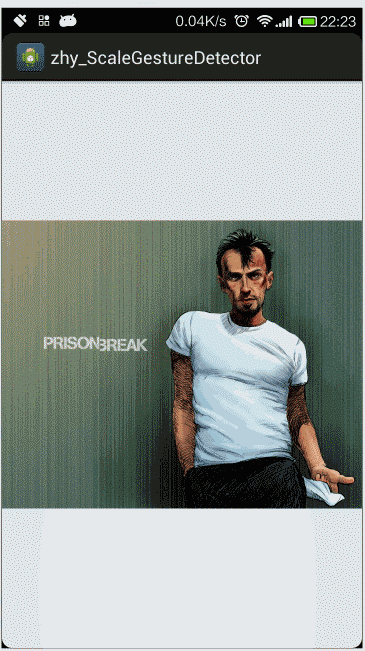

现在的效果：
小于屏幕的宽和高
大于屏幕的宽和高
真机录的效果不太好~~凑合看~
现在已经能够~~~随意的放大缩小了~~~
可是，可是，存在问题：
（1）缩放的中心点，我们设置是固定的，屏幕中间
（2）放大后，无法移动~
下面，我们先解决缩放的中心点问题，不能一直按屏幕中心么，像我这样的，我比较关注妹子的眼睛，我要放大那一块~~~
（1）设置缩放中心
（2）单纯的设置缩放中心
仅仅是设置中心很简单，直接修改下中心点 ：
/** * 设置缩放比例 */ mScaleMatrix.postScale(scaleFactor, scaleFactor, detector.getFocusX(), detector.getFocusX()); setImageMatrix(mScaleMatrix);
但是，随意的中心点放大、缩小，会导致图片的位置的变化，最终导致，图片宽高大于屏幕时，图片与屏幕间出现白边；图片小于屏幕，但是不居中。
3、控制缩放时图片显示的范围
所以我们在缩放的时候需要手动控制下范围：
/** * 在缩放时，进行图片显示范围的控制 */ private void checkBorderAndCenterWhenScale() { RectF rect = getMatrixRectF(); float deltaX = 0; float deltaY = 0; int width = getWidth(); int height = getHeight(); // 如果宽或高大于屏幕，则控制范围 if (rect.width() >= width) { if (rect.left > 0) { deltaX = -rect.left; } if (rect.right < width) { deltaX = width - rect.right; } } if (rect.height() >= height) { if (rect.top > 0) { deltaY = -rect.top; } if (rect.bottom < height) { deltaY = height - rect.bottom; } } // 如果宽或高小于屏幕，则让其居中 if (rect.width() < width) { deltaX = width * 0.5f - rect.right + 0.5f * rect.width(); } if (rect.height() < height) { deltaY = height * 0.5f - rect.bottom + 0.5f * rect.height(); } Log.e(TAG, "deltaX = " + deltaX + " , deltaY = " + deltaY); mScaleMatrix.postTranslate(deltaX, deltaY); } /** * 根据当前图片的Matrix获得图片的范围 * * @return */ private RectF getMatrixRectF() { Matrix matrix = mScaleMatrix; RectF rect = new RectF(); Drawable d = getDrawable(); if (null != d) { rect.set(0, 0, d.getIntrinsicWidth(), d.getIntrinsicHeight()); matrix.mapRect(rect); } return rect; }
在onScale里面记得调用：
/** * 设置缩放比例 */ mScaleMatrix.postScale(scaleFactor, scaleFactor, detector.getFocusX(), detector.getFocusY()); checkBorderAndCenterWhenScale(); setImageMatrix(mScaleMatrix);
这样就好了，可以自由的放大任何地方，并且不会出现边界出现白边，也能很好的让图片显示在屏幕中间（当图片宽或高小于屏幕）；
贴下布局文件：
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android" xmlns:tools="http://schemas.android.com/tools" android:layout_width="match_parent" android:layout_height="match_parent" > <com.zhy.view.ZoomImageView android:layout_width="fill_parent" android:layout_height="fill_parent" android:scaleType="matrix" android:src="@drawable/xx" /> </RelativeLayout>

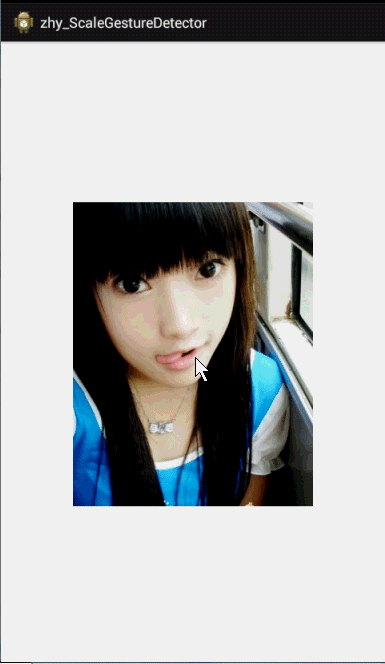

眼睛是心灵的窗户，咱们来放大看看，效果图：
四、进阶
1、自由的进行移动
下面继续完善我们的ImageView~~
首先加入放大后的移动~~
我们在onTouchEvent里面，加上移动的代码，当然了，必须长或宽大于屏幕才可以移动~~~
@Override public boolean onTouch(View v, MotionEvent event) { mScaleGestureDetector.onTouchEvent(event); float x = 0, y = 0; // 拿到触摸点的个数 final int pointerCount = event.getPointerCount(); // 得到多个触摸点的x与y均值 for (int i = 0; i < pointerCount; i++) { x += event.getX(i); y += event.getY(i); } x = x / pointerCount; y = y / pointerCount; /** * 每当触摸点发生变化时，重置mLasX , mLastY */ if (pointerCount != lastPointerCount) { isCanDrag = false; mLastX = x; mLastY = y; } lastPointerCount = pointerCount; switch (event.getAction()) { case MotionEvent.ACTION_MOVE: Log.e(TAG, "ACTION_MOVE"); float dx = x - mLastX; float dy = y - mLastY; if (!isCanDrag) { isCanDrag = isCanDrag(dx, dy); } if (isCanDrag) { RectF rectF = getMatrixRectF(); if (getDrawable() != null) { isCheckLeftAndRight = isCheckTopAndBottom = true; // 如果宽度小于屏幕宽度，则禁止左右移动 if (rectF.width() < getWidth()) { dx = 0; isCheckLeftAndRight = false; } // 如果高度小雨屏幕高度，则禁止上下移动 if (rectF.height() < getHeight()) { dy = 0; isCheckTopAndBottom = false; } mScaleMatrix.postTranslate(dx, dy); checkMatrixBounds(); setImageMatrix(mScaleMatrix); } } mLastX = x; mLastY = y; break; case MotionEvent.ACTION_UP: case MotionEvent.ACTION_CANCEL: Log.e(TAG, "ACTION_UP"); lastPointerCount = 0; break; } return true; }
首先我们拿到触摸点的数量，然后求出多个触摸点的平均值，设置给我们的mLastX , mLastY ， 然后在移动的时候，得到dx ,dy 进行范围检查以后，调用mScaleMatrix.postTranslate进行设置偏移量，当然了，设置完成以后，还需要再次校验一下，不能把图片移动的与屏幕边界出现白边，校验完成后，调用setImageMatrix.
这里：需要注意一下，我们没有复写ACTION_DOWM，是因为，ACTION_DOWN在多点触控的情况下，只要有一个手指按下状态，其他手指按下不会再次触发ACTION_DOWN，但是多个手指以后，触摸点的平均值会发生很大变化，所以我们没有用到ACTION_DOWN。每当触摸点的数量变化，我们就会跟新当前的mLastX,mLastY.
下面是上面用到的两个私有方法，一个用于检查边界，一个用于判断是否是拖动的操作：
/** * 移动时，进行边界判断，主要判断宽或高大于屏幕的 */ private void checkMatrixBounds() { RectF rect = getMatrixRectF(); float deltaX = 0, deltaY = 0; final float viewWidth = getWidth(); final float viewHeight = getHeight(); // 判断移动或缩放后，图片显示是否超出屏幕边界 if (rect.top > 0 && isCheckTopAndBottom) { deltaY = -rect.top; } if (rect.bottom < viewHeight && isCheckTopAndBottom) { deltaY = viewHeight - rect.bottom; } if (rect.left > 0 && isCheckLeftAndRight) { deltaX = -rect.left; } if (rect.right < viewWidth && isCheckLeftAndRight) { deltaX = viewWidth - rect.right; } mScaleMatrix.postTranslate(deltaX, deltaY); } /** * 是否是推动行为 * * @param dx * @param dy * @return */ private boolean isCanDrag(float dx, float dy) { return Math.sqrt((dx * dx) + (dy * dy)) >= mTouchSlop; }
这样，我们就可以快乐的放大、缩小加移动了~~~
效果图：这次换个男人的图片，我们越狱的主角之一，TBug~
我们的缩放+移动搞定~~
2、双击放大与缩小
谈到双击事件，我们的GestureDetector终于要登场了，这哥们可以捕获双击事件~~
（1）GestureDetector的使用
因为GestureDetector设置监听器的话，方法一大串，而我们只需要onDoubleTap这个回调，所以我们准备使用它的一个内部类SimpleOnGestureListener，对接口的其他方法实现了空实现。
不过还有几个问题需要讨论下，才能开始我们的代码：
（1）我们双击尺寸如何变化？
我是这样的，根据当前的缩放值，如果是小于2的，我们双击直接到变为原图的2倍；如果是2,4之间的，我们双击直接为原图的4倍；其他状态也就是4倍，双击后还原到最初的尺寸。
如果你觉得这样不合适，可以根据自己的爱好调整。
我们双击变化，需要一个动画~~比如我们上例的演示图，图片很大，全屏显示的时候initScale=0.5左后，如果双击后变为2，也就是瞬间大了四倍，没有一个过渡的效果的话，给用户的感觉会特别差。所以，我们准备使用postDelay执行一个Runnable，Runnable中再次根据的当然的缩放值继续执行。
首先我们在构造方法中，完成对GestureDetector的初始化，以及设置onDoubleTap监听
public ZoomImageView(Context context, AttributeSet attrs) { super(context, attrs); mScaleGestureDetector = new ScaleGestureDetector(context, this); mGestureDetector = new GestureDetector(context, new SimpleOnGestureListener() { @Override public boolean onDoubleTap(MotionEvent e) { if (isAutoScale == true) return true; float x = e.getX(); float y = e.getY(); Log.e("DoubleTap", getScale() + " , " + initScale); if (getScale() < SCALE_MID) { ZoomImageView.this.postDelayed( new AutoScaleRunnable(SCALE_MID, x, y), 16); isAutoScale = true; } else if (getScale() >= SCALE_MID && getScale() < SCALE_MAX) { ZoomImageView.this.postDelayed( new AutoScaleRunnable(SCALE_MAX, x, y), 16); isAutoScale = true; } else { ZoomImageView.this.postDelayed( new AutoScaleRunnable(initScale, x, y), 16); isAutoScale = true; } return true; } }); mTouchSlop = ViewConfiguration.get(context).getScaledTouchSlop(); super.setScaleType(ScaleType.MATRIX); this.setOnTouchListener(this); }
当双击的时候，首先判断是否正在自动缩放，如果在，直接retrun ;
然后就进入了我们的if，如果当然是scale小于2，则通过view.发送一个Runnable进行执行；其他类似；
/** * 自动缩放的任务 * * @author zhy * */ private class AutoScaleRunnable implements Runnable { static final float BIGGER = 1.07f; static final float SMALLER = 0.93f; private float mTargetScale; private float tmpScale; /** * 缩放的中心 */ private float x; private float y; /** * 传入目标缩放值，根据目标值与当前值，判断应该放大还是缩小 * * @param targetScale */ public AutoScaleRunnable(float targetScale, float x, float y) { this.mTargetScale = targetScale; this.x = x; this.y = y; if (getScale() < mTargetScale) { tmpScale = BIGGER; } else { tmpScale = SMALLER; } } @Override public void run() { // 进行缩放 mScaleMatrix.postScale(tmpScale, tmpScale, x, y); checkBorderAndCenterWhenScale(); setImageMatrix(mScaleMatrix); final float currentScale = getScale(); //如果值在合法范围内，继续缩放 if (((tmpScale > 1f) && (currentScale < mTargetScale)) || ((tmpScale < 1f) && (mTargetScale < currentScale))) { ZoomImageView.this.postDelayed(this, 16); } else//设置为目标的缩放比例 { final float deltaScale = mTargetScale / currentScale; mScaleMatrix.postScale(deltaScale, deltaScale, x, y); checkBorderAndCenterWhenScale(); setImageMatrix(mScaleMatrix); isAutoScale = false; } } }
代码写完了，我们依然需要把我们的event传给它，依然是在onTouch方法：
@Override public boolean onTouch(View v, MotionEvent event) { if (mGestureDetector.onTouchEvent(event)) return true;
好了，双击放大与缩小的功能就搞定了，下面测试下~~~

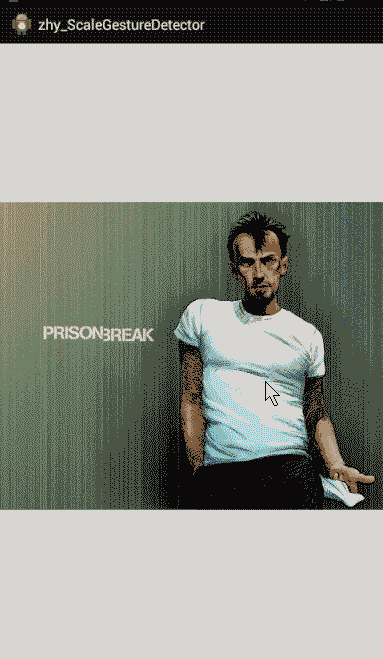

效果图，终于可以用模拟器了~~
3、处理与ViewPager的冲突
直接把我们的图片作为ViewPager的Item，可想而知，肯定有冲突~~
（1）布局文件
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android" xmlns:tools="http://schemas.android.com/tools" android:layout_width="match_parent" android:layout_height="match_parent" > <android.support.v4.view.ViewPager android:id="@+id/id_viewpager" android:layout_width="fill_parent" android:layout_height="fill_parent" > </android.support.v4.view.ViewPager> </RelativeLayout>
（2）Activity代码
package com.zhy.zhy_scalegesturedetector02; import android.app.Activity; import android.os.Bundle; import android.support.v4.view.PagerAdapter; import android.support.v4.view.ViewPager; import android.view.View; import android.view.ViewGroup; import android.widget.ImageView; import com.zhy.view.ZoomImageView; public class MainActivity extends Activity { private ViewPager mViewPager; private int[] mImgs = new int[] { R.drawable.tbug, R.drawable.a, R.drawable.xx }; private ImageView[] mImageViews = new ImageView[mImgs.length]; @Override protected void onCreate(Bundle savedInstanceState) { super.onCreate(savedInstanceState); setContentView(R.layout.vp); mViewPager = (ViewPager) findViewById(R.id.id_viewpager); mViewPager.setAdapter(new PagerAdapter() { @Override public Object instantiateItem(ViewGroup container, int position) { ZoomImageView imageView = new ZoomImageView( getApplicationContext()); imageView.setImageResource(mImgs[position]); container.addView(imageView); mImageViews[position] = imageView; return imageView; } @Override public void destroyItem(ViewGroup container, int position, Object object) { container.removeView(mImageViews[position]); } @Override public boolean isViewFromObject(View arg0, Object arg1) { return arg0 == arg1; } @Override public int getCount() { return mImgs.length; } }); } }
现在直接运行，发现ViewPager好着呢，但是我们的图片放大以后，移动和ViewPager冲突了，又不能移动了~。。。擦擦擦。。。
（3）处理冲突
现在我们迅速的想一想，记得之前学习过事件分发机制，我们的ZoomImageView在ViewPager中，如果我们不想被拦截，那么如何做呢？
首先不想被拦截的条件是：我们的宽或高大于屏幕宽或高时，因为此时可以移动，我们不想被拦截。接下来，不想被拦截：
getParent().requestDisallowInterceptTouchEvent(true);
一行代码足以，如果你对事件分发中，不被拦截不清晰，可以参考：如何不被拦截 。
放在一起我们的代码就是：
switch (event.getAction()) { case MotionEvent.ACTION_DOWN: if (rectF.width() > getWidth() || rectF.height() > getHeight()) { getParent().requestDisallowInterceptTouchEvent(true); } break; case MotionEvent.ACTION_MOVE: if (rectF.width() > getWidth() || rectF.height() > getHeight()) { getParent().requestDisallowInterceptTouchEvent(true); }
~当宽或高大于屏幕宽或高时，拖动效果认为是移动图片，反之则让ViewPager去处理

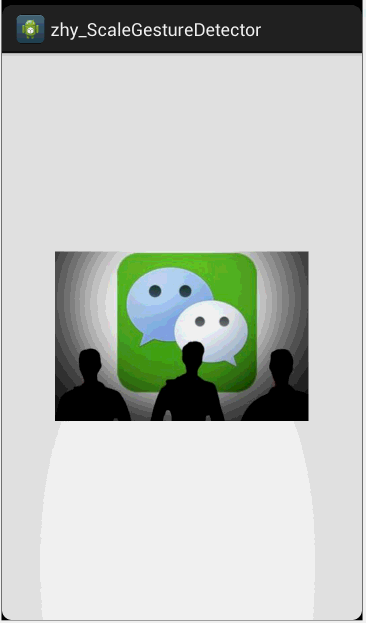

此时的效果：
ok，现在已经解决了和ViewPager的冲突，ps：尼玛不应该双击还能放大两次到4倍，，，，，好恶心。。。
（4）到达边界事件交给ViewPager处理
可能有些用户还希望，当图片到达边界时，不能再拖动的时候，能够把事件给ViewPager
那就在ACTION_MOVE中，判断当前已经到达边界，且还在拉的时候，事件交给ViewPager
if (isCanDrag) { if (getDrawable() != null) { if (getMatrixRectF().left == 0 && dx > 0) { getParent().requestDisallowInterceptTouchEvent(false); } if (getMatrixRectF().right == getWidth() && dx < 0) { getParent().requestDisallowInterceptTouchEvent(false); }
此时的效果：
好了，其实添加了这个之后，体验一般哈~~~
终于写完了，代码中可能存在BUG，发现问题，或者解决了发现的BUG时，希望可以直接在博客下面留言，也能够方便他人~~
到此，我们的Android 手势检测实战 打造支持缩放平移的图片预览效果 结束~~！
建议把双击放大到4倍的地方，注释掉一个If
// else if (getScale() >= SCALE_MID // && getScale() < SCALE_MAX) // { // ZoomImageView.this.postDelayed( // new AutoScaleRunnable(SCALE_MAX, x, y), 16); // isAutoScale = true; // }
连续双击放大，感觉不爽，代码已经上传，我就不重传了，如果你也觉得不爽，可以自行注释。
