扫描仪内部拆解图解
摘要：我的Acer4300U扫描仪买来也快两年了。大概是因为它的密闭性不太好，日子久了玻璃板内层有了白乎乎的一层东西，大大影响了扫描质量。反正老早...
我的Acer4300U扫描仪买来也快两年了。大概是因为它的密闭性不太好，日子久了玻璃板内层有了白乎乎的一层东西，大大影响了扫描质量。反正老早过保修期了，所以痛下决心，准备自己拆开来清理一下。拆坏了算我倒霉！

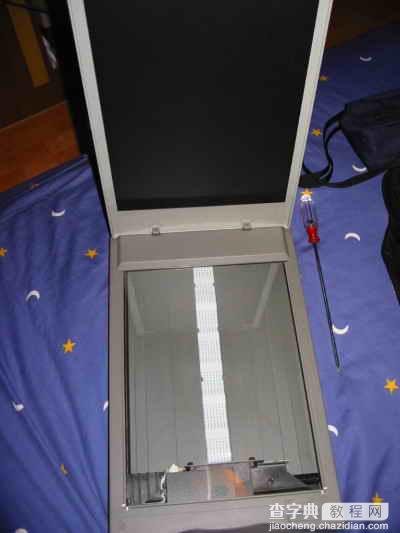

4300U和偶的“屠刀”合影。说起这把螺丝刀，足足４年多了，宏伟一楼买的。买它前还没拆过电脑，买来那天晚上偶就玩超频了，记忆犹新。
这样看是看不出拉，玻璃板真的像喷了雾气一样的。
顶盖是可以卸下的，方便实物扫描。
到处找罗丝孔没找到，最后折腾了半天，原来机壳是卡上去的，可以很方便的脱卸下来，而且上面没有任何保修的封条，可怜我的螺丝刀要做寂寞英雄了。
#p#

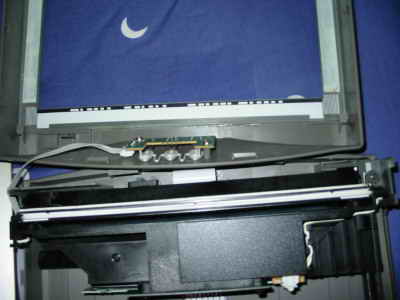

先来看看机器的顶部吧。那个三个所谓的"e指"键原来是这样的，数据线可以拔下。而下面黑色的那部分就是扫描组件了。细细白白的那条是灯管。CCD在哪偶没看出来，应该是贴着灯管的。
红色箭头指的就是扫描仪的灯管了。这种灯管频率和亮度都很高。说白了其实也就是高级日光灯啦。
整个扫描组件。它是装在一根圆轴上的，由一条皮带拖动沿轴滑行。扫描仪的噪音系数就都仰仗这机械部分的功力了。

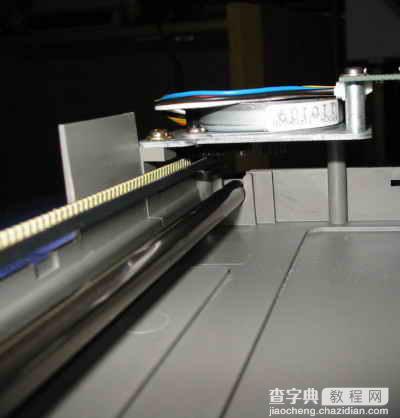

传动部分特写
另一头自然是个马达啦，别说你不认识哦，就是扁扁的那个。通过一组齿轮的变速再传动皮带
从后面看马达

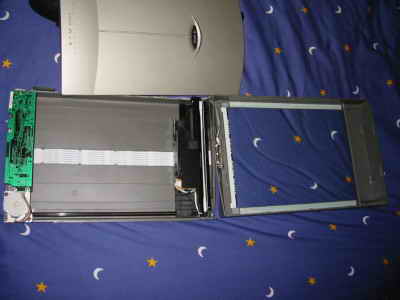

拆开后机器的背面
看来看去其实扫描仪的构造还是挺简单的。至于我是怎样清洗玻璃板的，很简单，用块擦眼镜的布先“地毯式”抹一遍，把上面白白的一层“雾”弄掉，然后用吸尘器把玻璃板上的灰吸干净，当然你也可以用“皮老虎”啦，只是会弄得很累。
