ProBoolean是一种类似于布尔操作的建模方法，但其功能更为强大，ProBoolean将大量功能添加到传统的3dsMax布尔对象中，如每次使用不同的布尔运算，立刻组合多个对象的能力。ProBoolean还可以自动将布尔结果细分为四边形面，这样，在使用MeshSmooth修改器时，能够形成光滑的圆角边，这在不使用ProBoolean时是很难实现的。因此ProBoolean建模方法比较适合于创建对精确度或细节处理要求较高的模型，例如工业造型等，在本实例中，将指导各位网友制作一个装甲车的车轮构件，在模型完成时，边缘为锐利的直角边，细节部分处理不到位，但由于使用了ProBoolean建模方法，在应用MeshSmooth修改器后，模型边缘形成了光滑的圆角边。通过本实例的制作，可以使读者了解ProBoolean建模的相关参数设置及操作流程，在素材文件内，为完成后的模型文件，读者可以下载素材文件作为建模的参照。
（1）首先运行3ds max 2011，进入
Create面板下的
Geometry次面板，在Object Type卷展栏内单击Box按钮，在Top视图创建一个长方体——Box001。
注意：在不同视图创建的几何体参数会有差别。
（2）选择Box001对象，进入
Modify面板，在Parameters卷展栏中对各选项参数进行设置。
（3）将Box001对象塌陷为多边形对象。
注意：将对象塌陷后，不能再对其创建数据进行修改。

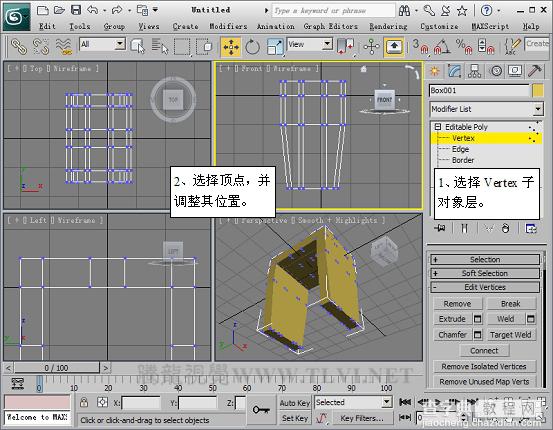

（4）进入该对象的Vertex子对象层，在Top视图中编辑顶点。
（5）进入Polygon子对象层，在Perspactive视图中选择长方体底部两侧的两组面。
（6）单击Extrude按钮右侧的
Settings按钮，使用设置界面设置子对象挤出参数。
（7）使用Caddy Settings Controls工具设置子对象挤出参数。
（8）进入Vertex子对象层，在Front视图中编辑顶点。
（9）进入Polygon子对象层，在视图中选择子对象。
（10）单击Extrude按钮右侧的
Settings按钮，使用Caddy Settings Controls工具设置子对象挤出参数。
（11）进入Vertex子对象层，在Front视图中编辑对象顶点。
（12）进入Polygon子对象层，在视图中选择子对象。
（13）单击Extrude按钮右侧的
Settings按钮，在设置界面的下拉式选项栏内选择
Local Normal选项，并设置高度。
（14）进入
Create面板下的
Shapes次面板，单击Line按钮，在Front视图中绘制线段——Line001。
（15）继续绘制线段Line002和Line003。
（16）选择Line001对象，进入
Modify面板，在Geometry参数栏内单击Attach按钮，然后在视图中单击Line002和Line003对象，将其合并。
（17）为Line001对象添加一个Extrude修改器，并对修改器中的参数进行设置。
（18）在视图中移动Line001对象。
（19）选择Box001对象，进入
Create面板下的
Geometry次面板，在该面板下的下拉式选项栏内选择Compound Objects选项。
（20）单击ProBoolean按钮，选择Union单选按钮。
（21）激活Start Picking按钮，然后在视图中单击Line001对象。
（22）关闭Start Picking按钮，进入Advanced Options卷展栏，选择Make Quadrilaterals复选框，并在Quad Size%参数栏中进行设置。
提示：启用Make Quadrilaterals时，会将布尔对象的镶嵌从三角形改为四边形，虽然在未使用MeshSmooth修改器的情况下，这一效果并不明显，但在布尔对象改为四边形后，才可以形成平滑的圆角边，三角形则不可以。
提示：Quad Size%参数栏内的参数确定四边形的大小作为总体布尔对象长度的百分比，该参数栏内的参数越小，模型的精度就越高（注意：参数越小，精度越高），过小的数值虽然会形成更好的光滑效果，但会使模型变得更为复杂，导致电脑运算速度减慢，所以应根据实际情况合理地设置数值。

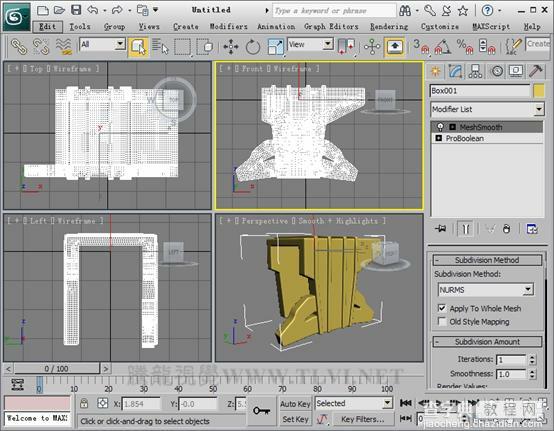

（23）为Box001对象对象添加一个MeshSmooth修改器，使对象生成光滑的圆角边。
（24）至此完成本实例的制作。
