CAD怎么导出或打印高品质的图片?
摘要：我们用CAD做出设计图的时候，有时候需要导出图纸图片给别人看，或者打印出来。一般方案是比较的大的，所以有时候导出的图片看不清楚，尤其是细节方...
我们用CAD做出设计图的时候，有时候需要导出图纸图片给别人看，或者打印出来。一般方案是比较的大的，所以有时候导出的图片看不清楚，尤其是细节方面，而且打印出来质量是很差的！所以要对打印进行设置。

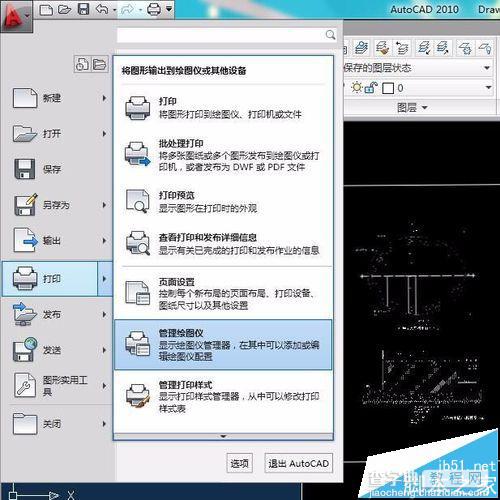

1、以CAD2010为例，打开我们要导出的图，点击“打印-管理绘图仪”（因为版本不同，名称也有不一样），如果是2007经典操作界面，点击“文件-绘图仪管理器”也一样。

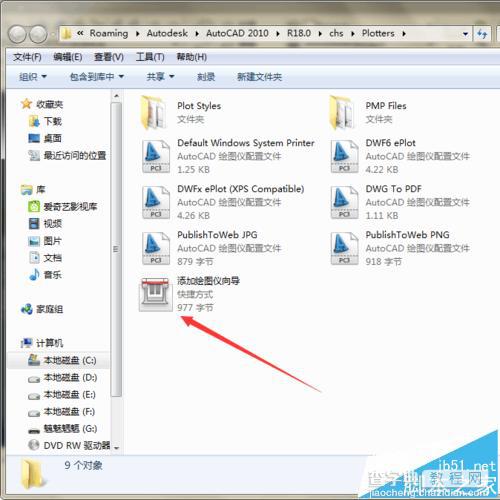

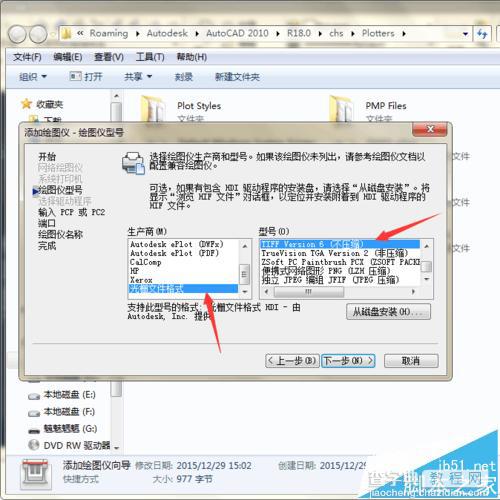

2、点击后，选择“添加绘图仪向导”，一直点下一步到“绘图仪型号”，选择“光栅文件格式”，型号选“TIFF version6（不压缩）”。
3、然后一直点下一步，改下绘图仪名称，方便寻找，然后点击确定。就可以看到新添加的打印机。

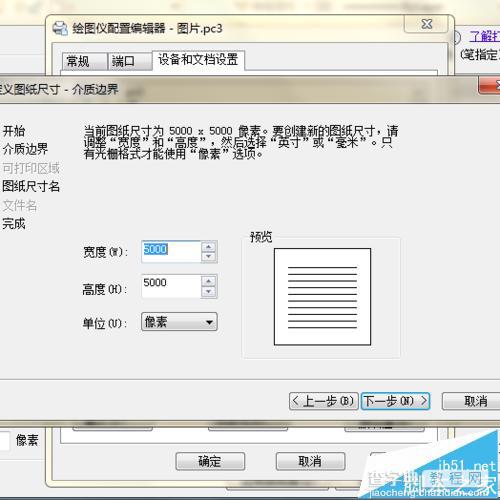

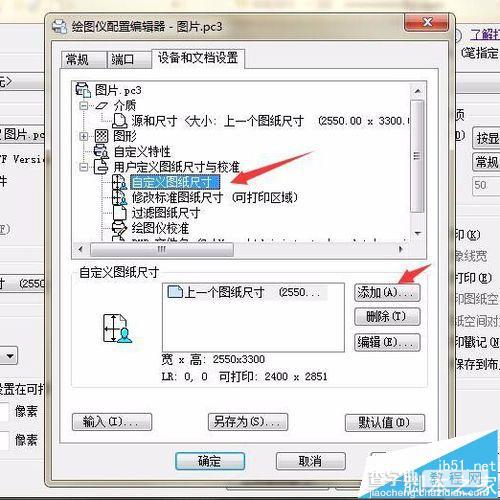

4、Ctrl+P（打印快捷键）打印，在“打印机/绘图仪”里找到我们设置的打印机。点击旁边的“特性”改变尺寸。“勾选创建新图纸”改为“5000X5000”像素。然后确定。（如果设置大了会卡就改为3000，一般都是在3000-6000）。
5、在“图纸尺寸”里找到我们设置的尺寸，点击“窗口”选中全图，勾选“居中打印”。

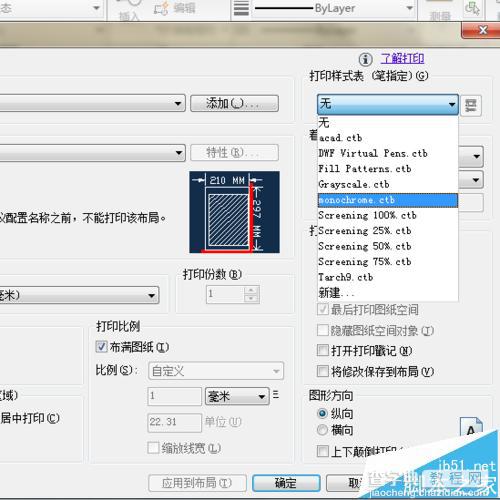

6、如果要导出黑白的图片，在“打印样式表”里选择“monochrome.ctb”即可。点击确定生成图纸。

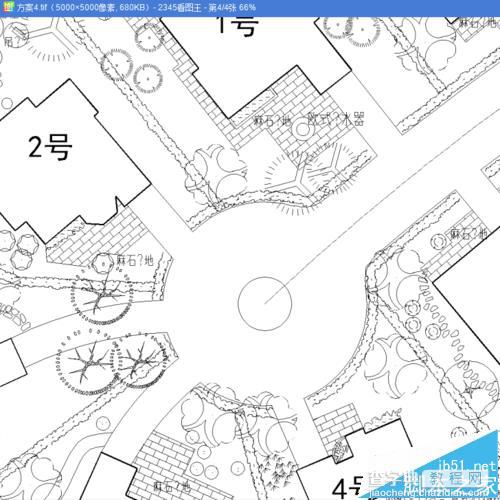

7、这是放大66％的图片，很清晰，还可以放更大。
