UG工程图导出cad显示不全不能修改该怎么办?
摘要:ug的工程图导图到cad不完整和不能修改,网上的说法众说纷纭,以下是我的经验分享1、UG工程图导图到cad可以选择DXF/DWG或2DExc...

ug的工程图导图到cad不完整和不能修改,网上的说法众说纷纭,以下是我的经验分享

1、UG工程图导图到cad可以选择DXF/DWG或2D Exchange,这两个导图出来没多大区别

UG工程图导出cad显示不全不能修改该怎么办?1

2、导出的图刚打开会是这个样子,在这模式下是无法修改图纸的

UG工程图导出cad显示不全不能修改该怎么办?2

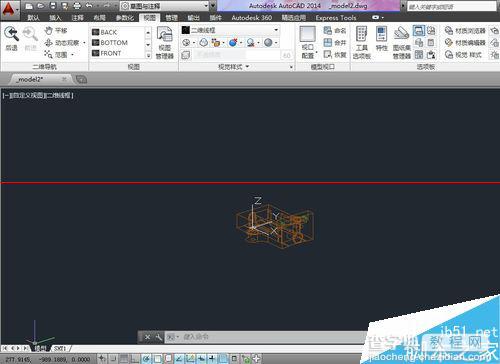

3、单击左下角的“模型”,在该模式下才能修改图纸,但你会发现它不是ug里的二维图而是三维图,有时会出现乱线的情况

UG工程图导出cad显示不全不能修改该怎么办?3

4、解决方法开始,你单击左下角“模型”旁的“SHT1”返回到图纸模式,并单击右键“SHT1”选择“将布局输出到模型”(“SHT1”有时会显示为“布局1”)

UG工程图导出cad显示不全不能修改该怎么办?4

5、打开刚刚输出的图纸文件就可以了

UG工程图导出cad显示不全不能修改该怎么办?5
