本文由中国教程网newdhj原创，转载请保留此信息！
先发个刚渲染的元宝图。
恭喜大家发财！
#p#
本文由中国教程网newdhj原创，转载请保留此信息！
先发个刚渲染的元宝图。
恭喜大家发财！
#p#
此画法是用ACAD07以上版本

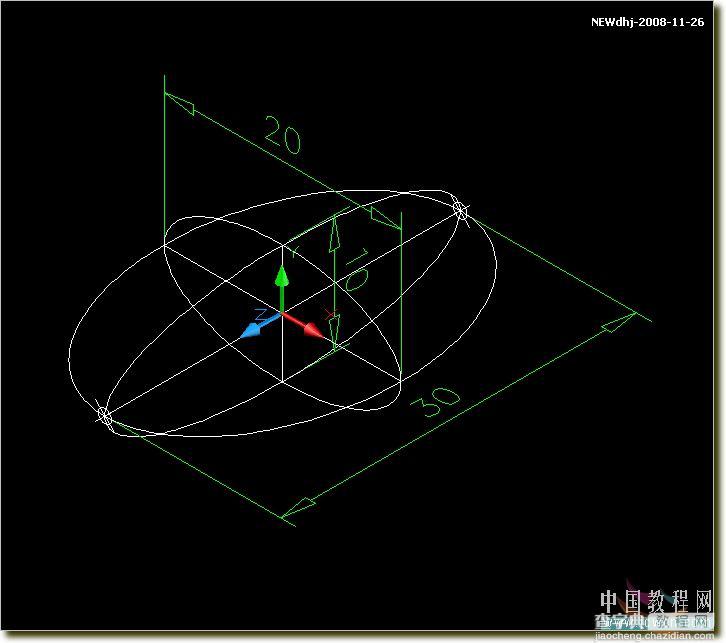

首先做个椭圆体

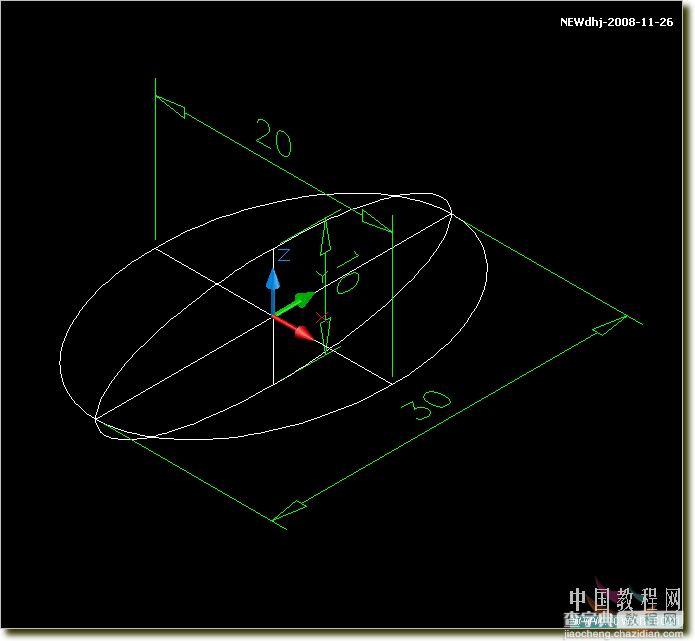

1、X、Y、Z分别做30、20、10中心相交的直线
2、如图做一30x10的椭圆
3、剪切半个
#p#
4、再镜像半个。调整UCS后，相同方法做30x20两半椭圆弧
5、再次调整UCS中间做20x10椭圆,然后两头各画一个点

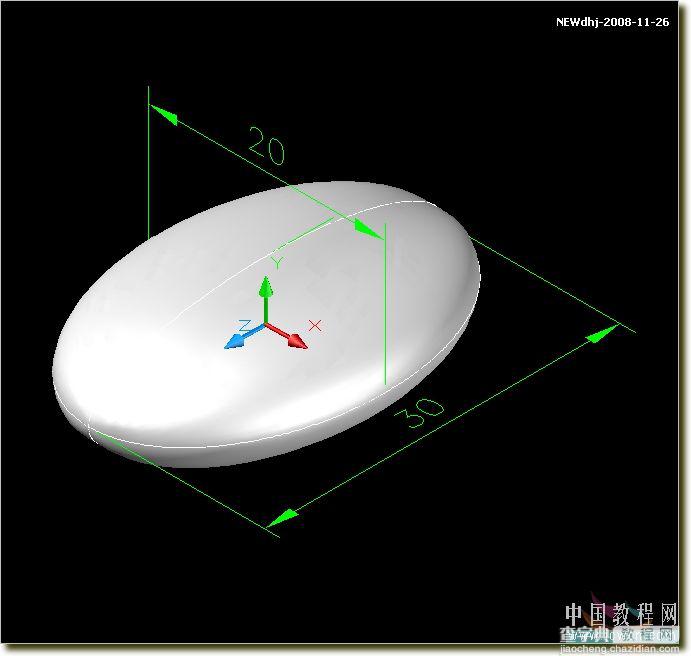

6、导向放样成椭圆实体
#p#

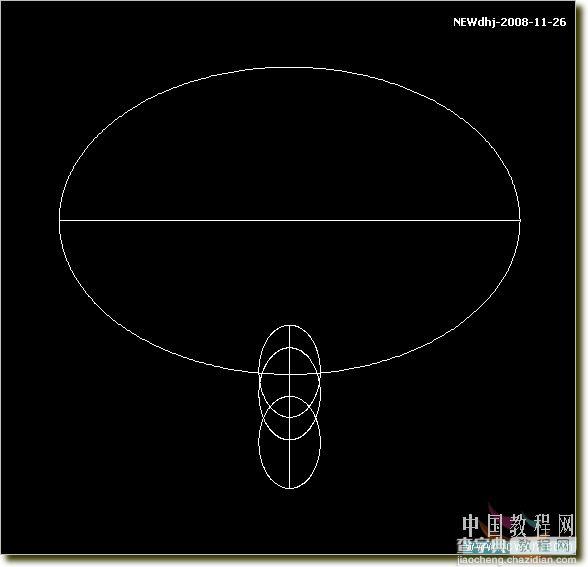

7、将椭圆实体再复制三个做辅助椭圆实体
8、把其中一个辅助椭圆实体放大5倍
9、以中心水平旋转90°
#p#
10、以中心垂直旋转90°

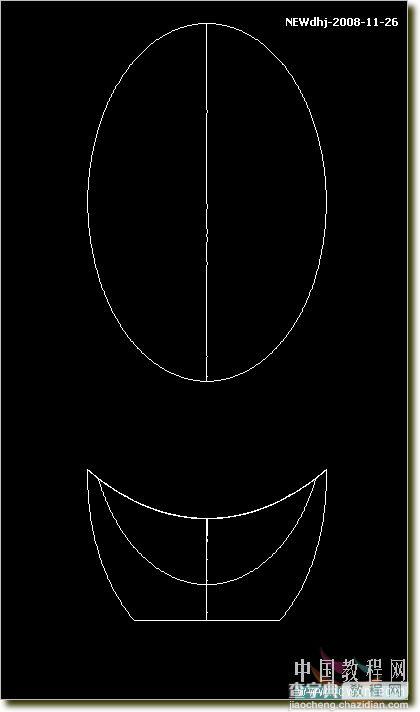

11、移动位置与主椭圆实体差集

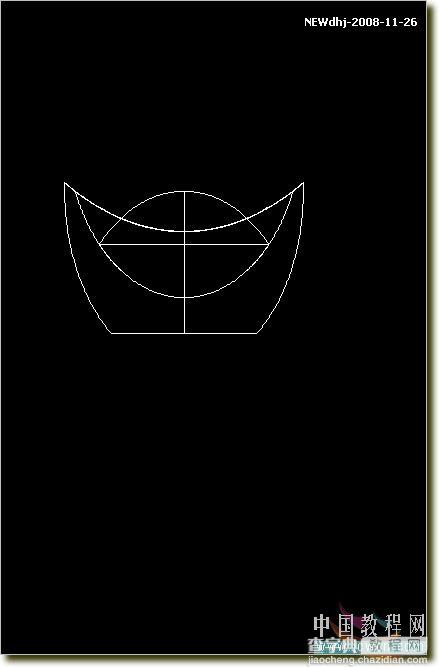

12、水平剖切主椭圆实体做个平底
#p#

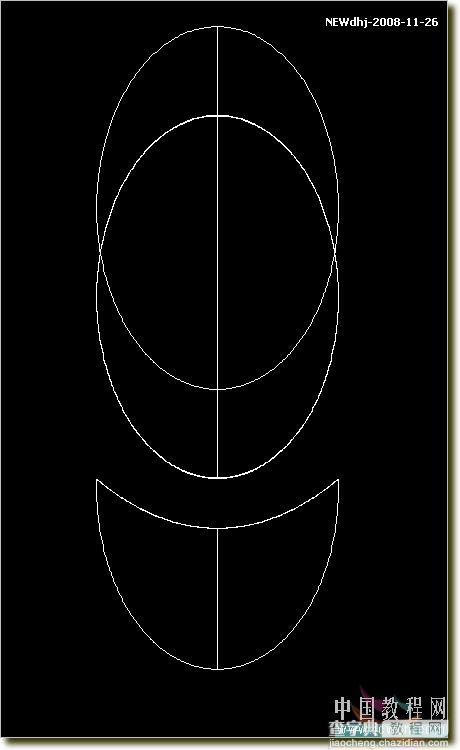

13、再一个辅助椭圆实体移动位置
14、差集
15、最后一个辅助椭圆实体移动位置
#p#
16、主体原地复制一个与辅助椭圆实体差集

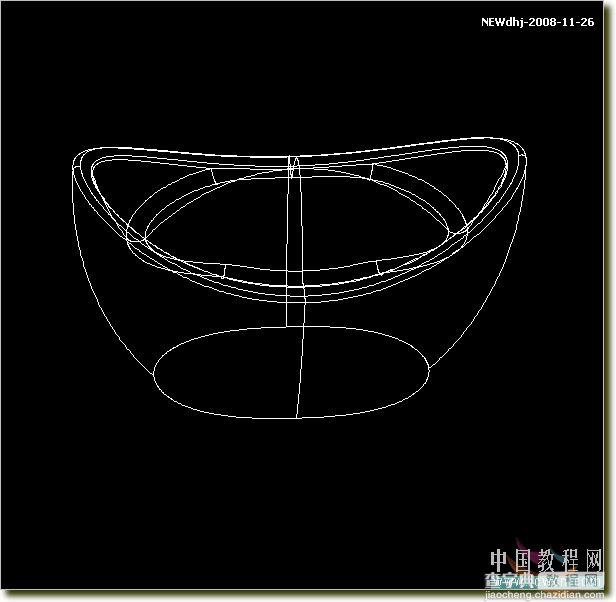

17、两个实体并集
#p#

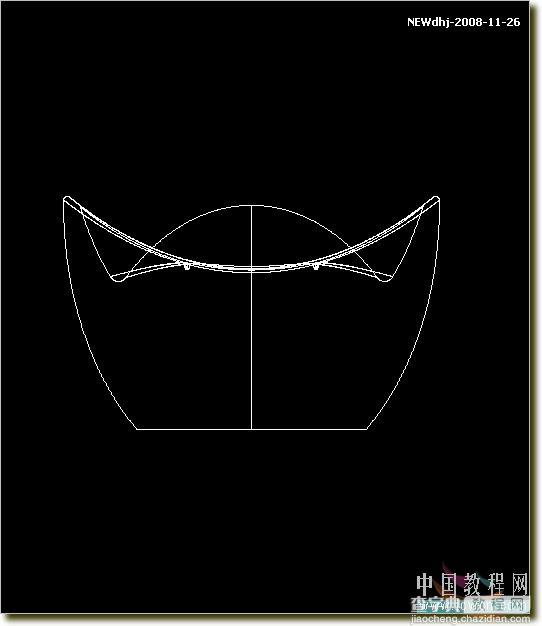

18、倒圆角，完成。
