cad图纸里的填充图案怎么保存到自己的模板中?
摘要：作为装修设计师，自己需要存储一些填充模板，比如地板，壁纸，天花板等等，以美化自己的图纸。当看到别人的图纸里的填充很漂亮的时候，如何转化成自己...
作为装修设计师，自己需要存储一些填充模板，比如地板，壁纸，天花板等等，以美化自己的图纸。当看到别人的图纸里的填充很漂亮的时候，如何转化成自己的东西，供以后应用呢，下面就给大家介绍一种方法

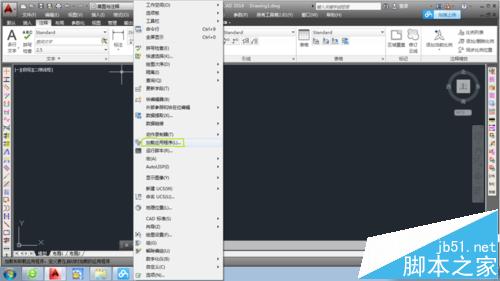

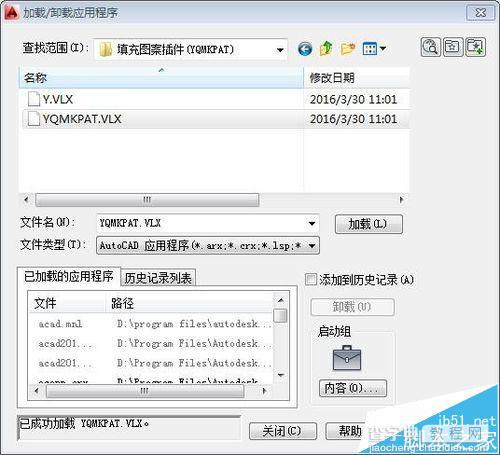

1、打开cad软件，任意打开一个你想截取填充的cad图纸，将外挂程序加载进来，在“工具”-“加载应用程序”里，找到外挂程序，点击加载，成功后，关闭对话框

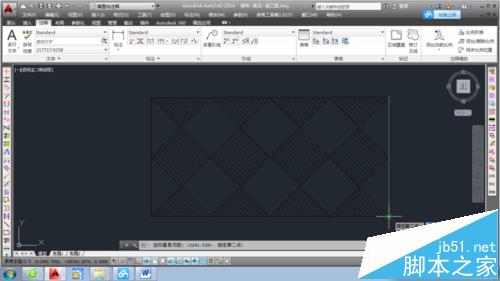

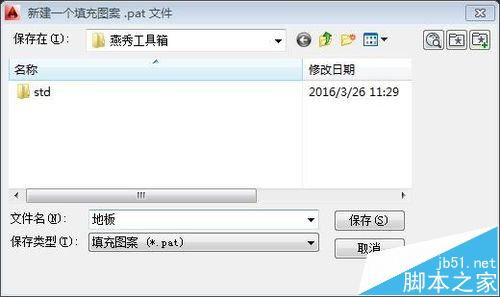

2、在cad中输入MP或MP1打开外挂程序，会出现“新建一个填充图案.pat文件，然后根据提示，选中你想截取的填充图案，指定图案的基点，然后指定横向距离，竖向距离，即可完成。
注意：选择的对象不能是块，如果是块，一定要先炸开。
3、画一个矩形框，输入"H"命令填充图案，找到你做的”地板“的文件，填充即可
注意事项：图案做的好坏和图案的基点定位，横向距离和竖向距离选择有直接关系，所以要考虑好选择在什么地方。
