本月初，华硕正式发布了曾在CES 2015上露面的ZenPower 9600，这是一款容量9600mAh的移动电源。
从外观上来看，ZenPower 9600和此前小米发布的10400mAh版本很相似，同样采用了金属外壳，容量也比较接近。其三围尺寸和小米10400mAh电源接近（窄了18mm），重量215g（轻了35g）。
ZenPower 9600提供了黑、白、金、蓝、桃红5个金属色可选，另有黑、灰、红、黄、绿5个塑料外壳，不过遗憾的是在国内的售价暂未公布。
在DIY领域曾经流传过这么一句话“华硕出品必属精品”，那么到了移动电源领域华硕的作品究竟如何呢？自充电头论坛的高雄玩家wolflsi已经拿到这款型号为ABTU001移动电源，并且带来了新鲜的开箱拆解图。一起来看看吧。
电源外包装为纸盒材质，包装盒上简单展示有产品外观图，产品三大特色：名片型、高容量、快充。并且强调能给ASUS自家的Zenfone 5手机充电大于3次。
包装盒的背面为白底主题，移动电源的规格参数和图案均使用“SOY INK”环保油墨印刷。电池类型为锂离子电芯，型号ABTU001；输入支持DC 5.0V 2.0A，输出为DC 5.0V 2.4A；标称容量没有打，直接标注了额定容量6510mAh，这是为了严格执行BSMI规范标注。三围尺寸90.5*59*22mm，重量215g±3。
顶部开口处印上了ASUS ZenPower字样，有一张椭圆的透明封口胶。
底部为产品型号、编号，以及序列号等条码标签，均是整体粘贴上去的。
打开包装，可见移动电源主体、使用说明书，还有一条扁平面条状的充电和数据二合一短线。
移动电源表面使用了一层透明的塑料膜保护着，避免与包装盒直接摩擦。

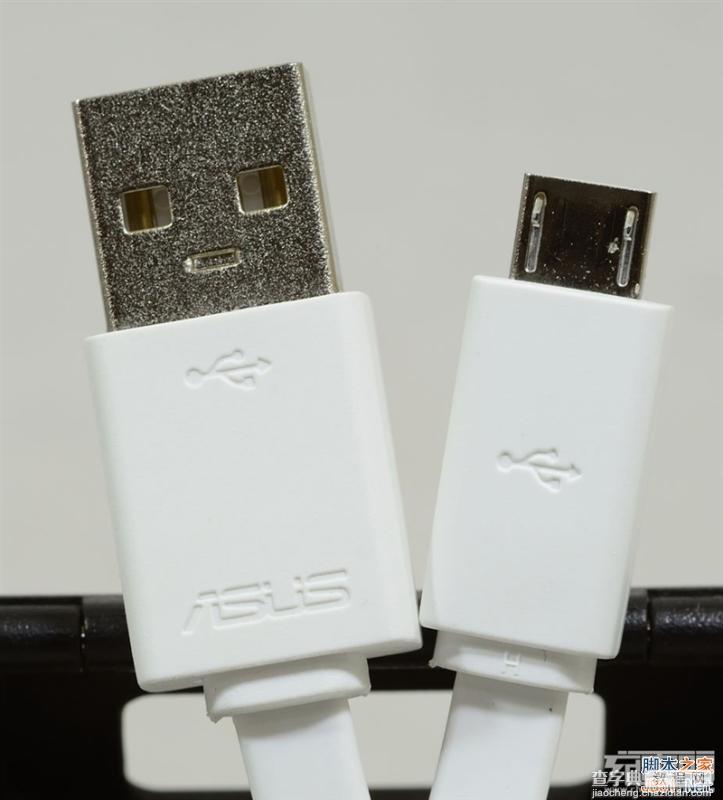

充电数据两用线上USB A头塑料部分印有ASUS的商标，设计在模具上凹下去的。

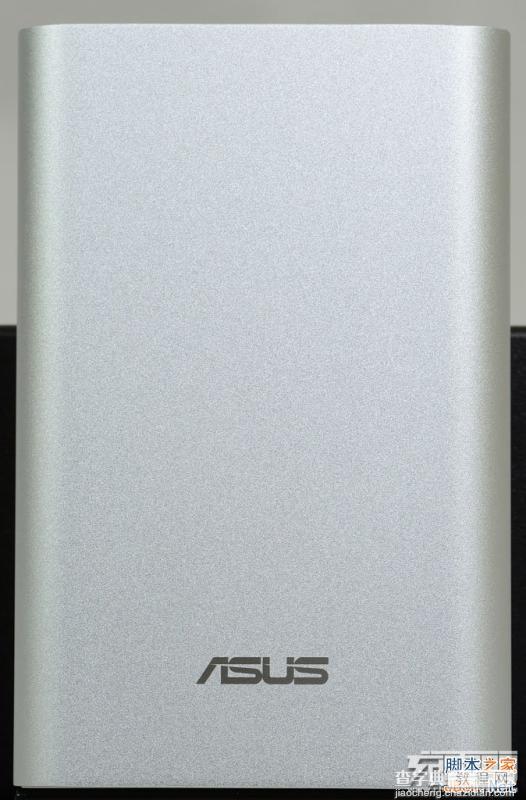

移动电源的外壳为银灰色铝合金工艺，表面进行了防滑抗磨损的喷砂工艺，下方镭雕了AUSU标识。
外壳的另一面没有任何图文装饰，非常简洁。

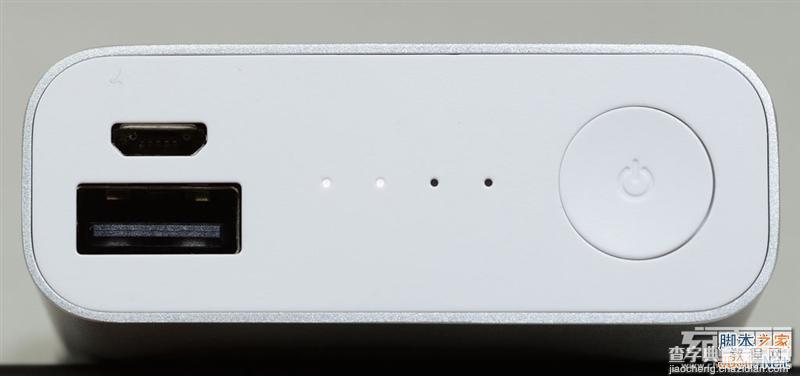

从侧面望过去可见unibody一体成型的方形倒角设计，移动电源两端均为白色塑料装饰片。Micro USB充电输入孔与USB A座输出孔均设计在同一侧，中间为4颗LED电量指示灯，另一侧圆形为电源开关。
按下圆形电源开关或是插入充放点装置，移动电源都会自动开启，会依照电池容量改变电量指示灯点亮的颗数，LED指示灯灯光为白色。若是侦测不到负载或负载电流过小时，指示灯6秒后会自动关闭，移动电源进入休眠状态。
在移动电源底部找到了电池容量9600mAh，右侧的铭牌参数跟包装盒上的规格是对应的。这里信息更加丰富，可以看到额定输出容量6510mAh和能量32.55Wh。产地中国，生产日期2015年1月，新鲜出炉的。BSMI的编号R45065也标注到了移动电源上面，这个认证费用价格不菲。
通过查询得知，ASUS ZenPower ABTU001移动电源代工厂为新世电子（常熟）有限公司，新普科技（重庆）有限公司，华普电子（常熟）有限公司。
移动电源整体长度为90mm。

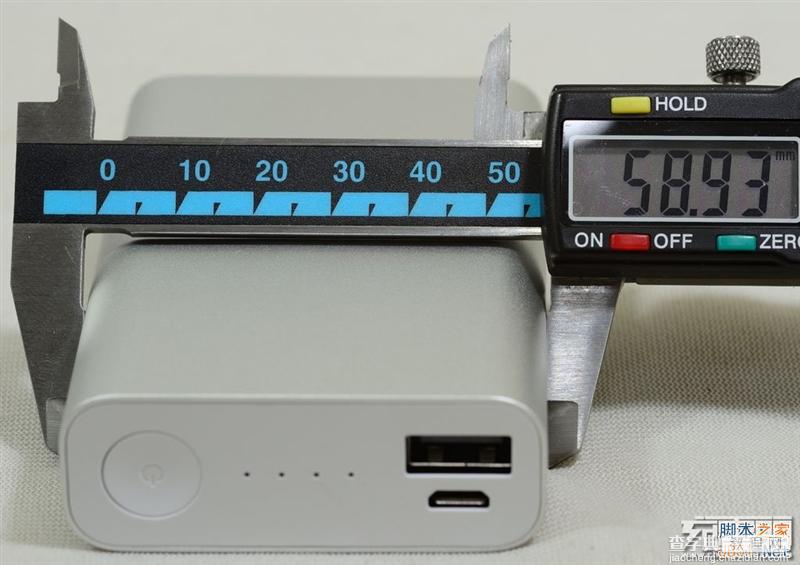

移动电源宽度为59mm。
移动电源厚度为22mm。
移动电源重量为209g。
ASUS ZenPower ABTU001移动电源与小米10400mAh（左）和小米5200mAh（右），高度对比。
ASUS ZenPower ABTU001移动电源与小米5200mAh（上）和小米10400mAh（下），厚度比较。

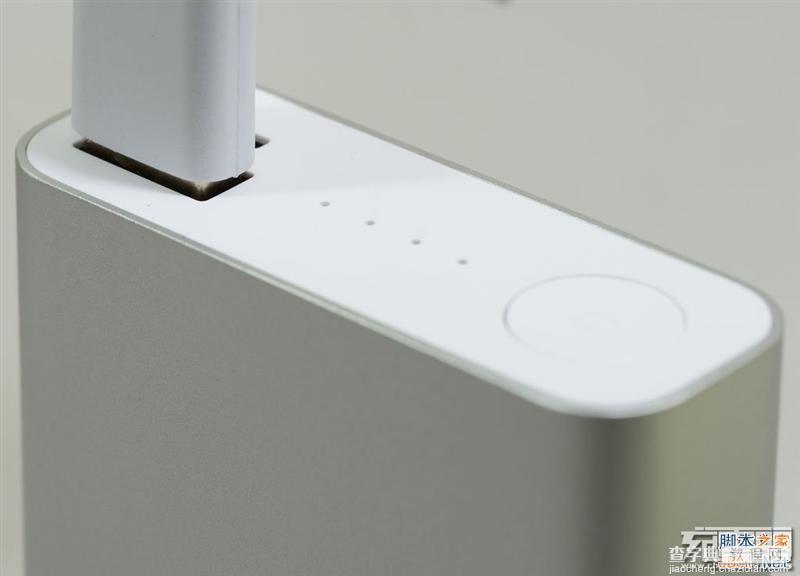

使用附带的USB线插入，插座深度适中。
ASUS为了避免移动电源金属外壳与其他物品摩擦，同时推出了硅胶保护套，有多个颜色可供选择，图中为黄色保护套。
硅胶保护套包装袋背面也有条码标签，下方印上材质、尺寸及重量参数。
套上移动电源的样子，保护套下方也有ASUS的标识。
加上保护套后重量增加了23g，整体重量达到了232g。
ASUS ZenPower ABTU001移动电源一共由10颗螺丝固定，先小心翼翼撬开两端的装饰片，拧掉螺丝就能无损拆解。拆解后可见整体为金属筒外壳，上下黑色底壳使用螺丝固定在金属筒状外壳，顶部黑色底壳还同时要固定电路板。

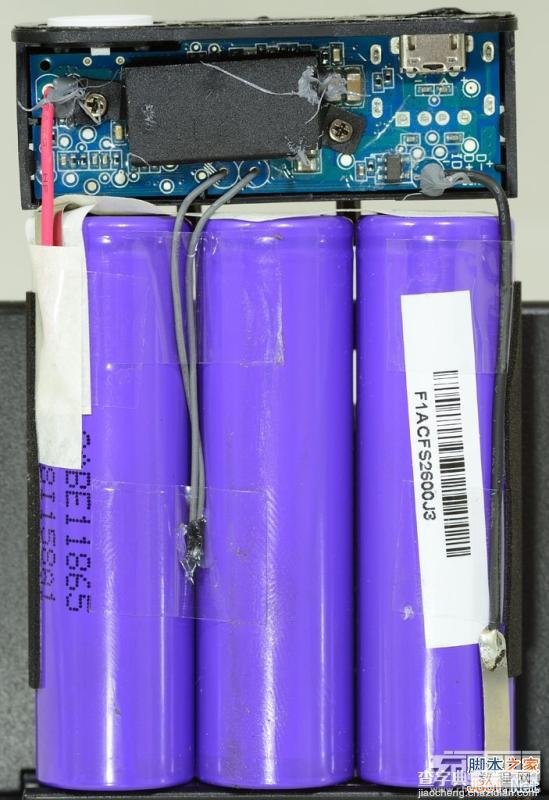

内部结构图来了，9600mAh电池组由三颗18650锂离子电芯并行排列而成。电池组正负极分别由红、黑线连接到PCB电路板上，仅有正极电路有覆盖绝缘片，电池负极焊点直接裸露。电池组上贴有一组条码，方便原厂追溯出厂批次和日期。
电池正面、背面、侧面均贴上了避免电池在壳内摇晃的黑色海绵垫（上一张图片正面的黑色海绵垫已移除）。
电池组三颗电芯为LG LGABE11865 3200mAh（typ）/3100mAh（min），组成9600mA（ty）/9300mA（mi）的容量。其中两颗电芯中间贴上了一颗NTC热敏温控探头。
LG这款型号为LGABE11865电芯，外观为深紫色PVC封套。官方PDF中标称容量为3200mAh（12.0Wh），最小容量为3100mAh（11.6Wh）；充电截止电压为4.35V（±0.05V），放电截止电压为2.75V；电芯内阻在50毫欧以下，最大放电电流为4.65A；LGABE11865每支重量约49g左右，相比LGABB41865（2600mAh）的48g重了仅1g，可见新工艺让能量密度得到显著提升。

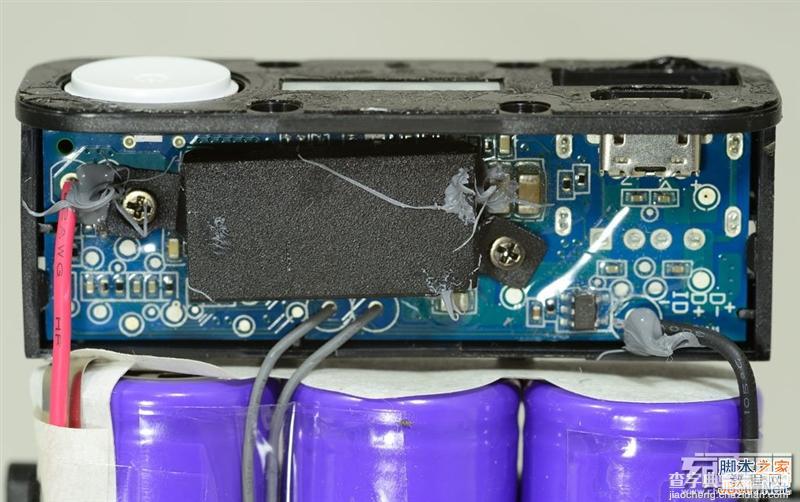

电路板正面的电源芯片和电感上方罩上了黑色塑胶盖，并用螺丝固定在黑色底壳结构中，部分元件使用透明胶加强固定（点胶），塑胶盖里面用灰色固定胶填满，两侧电线正负极焊点处也有点上灰色固定胶 。电池组靠近电路板的正极端贴上绝缘用白色保护贴纸 。
取下黑色塑胶盖并移除灰色固定胶后，就可以看到电源芯片及电感，红框为MPS（美国芯源系统有限公司）MP2636高集成度充放电二合一移动电源用IC，其最高放电电流可达3A，最大充电电流可达3A，并可支援LG此款电池的最高4.35V充电终止电压，并带有输入电压电流保护、电池/IC温度保护、输出过电流保护、输出过电压保护、输出短路保护，可以说是相当齐全。绿框为赛微电子CW3002 USB充电辨识IC，兼容BC1.2（DCP）、YT/D1591-2009（D+/D-短路）、Apple iPhone/iPad、三星Galaxy家族等主要USB充电标准，让连接装置可以判断为识别模式，进行大电流充电，缩短充电时间。
电路板另一面，紫框为HOLTEK（盛群半导体） HT68F30-1 MCU微控制器，用于电量显示及移动电源功能控制，水蓝色框为锂电端过充/过放/过电流保护电路，为锂电保护IC（靠右上较小IC）及两颗MOSFET（ROHM RQ3E180AJ 30V 18A N通道OSFET）所构成。
LED指示灯颜色为白色。

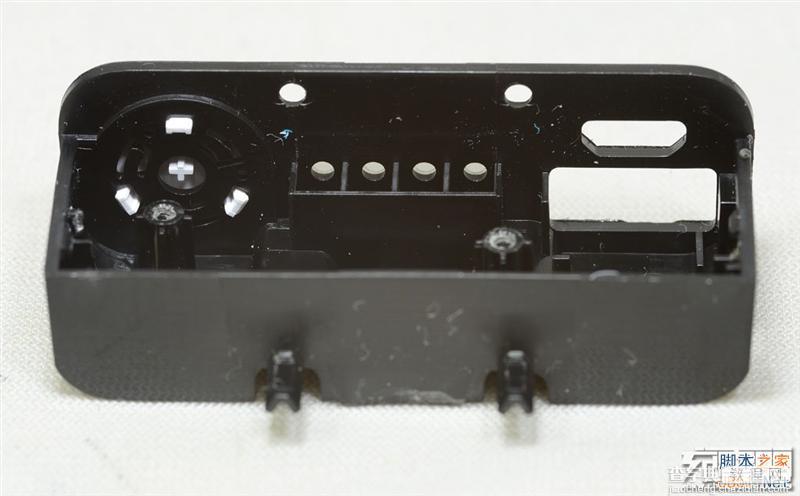

固定电路板的黑色底壳，指示灯正面有一层白色半透明隔板，柔和LED亮度。

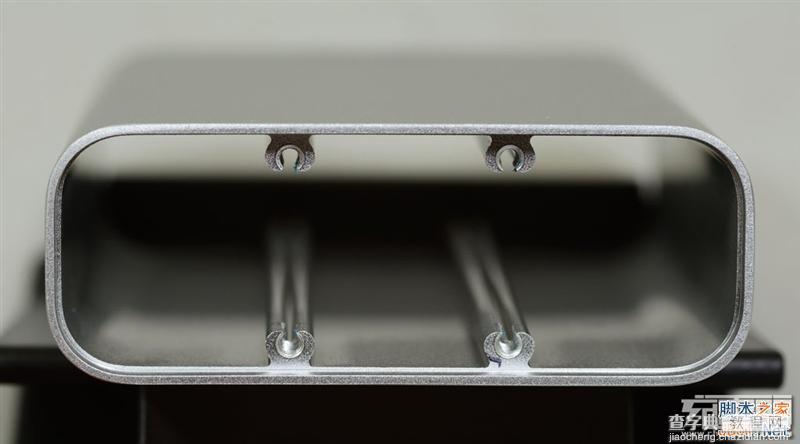

筒状金属铝壳内部，上下各有两条用来锁螺丝及加强强度的肋条。
筒状金属铝壳厚度接近1.2mm。
以上就是华硕9600mAh移动电源开箱拆解图赏，希望能对大家有所帮助！
