微软Visio2007为我们提供大量的模板以及无数的形状，这其中一些显得比较简单，但是另外的一些却又相对比较复杂，让人无可适从。本文主要就是为大家介绍如何用Visio2007创建基本框图以便你能够快速入门，即讲解一些基本的关于如何打开模板、将形状放入绘图中以及连接这些形状的基本技巧。
下面是具体的操作步骤：
启动Visio2007 。
Visio 启动时，会出现多个窗口。现在，您只需要使用名为“模板类别”的窗口。
在“模板类别”窗口的类别列表中，单击“常规”类别。
“常规”类别中的所有模板将出现在中心窗口中。
双击名为“基本框图”的模板。
“基本框图”模板打开后，会有一个空白的绘图页占用大部分空间。由于在创建图表时对齐形状十分重要，因此该页出现时，页面上显示有网格线。
提示 要关闭网格线，请在“视图”菜单上单击“网格”以清除该复选框。

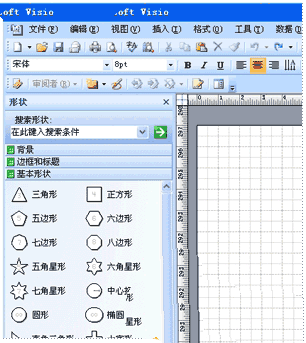

除绘图页外，还会显示“形状”窗口，该窗口具有三组形状：
背景
边框和标题
基本形状
单击这些标题中的每个标题均可打开一个充满形状的模具。现在，我们只使用“基本形状”模具。
单击“基本形状”模具上的任何形状，按住鼠标按钮，并将该形状拖到绘图页上。
释放鼠标按钮后，该形状会被一条绿色虚线包围，它带有被称为选择手柄的绿色方块 ；而有时带有黄色菱形，称为控制手柄 。要了解如何使用控制手柄、选择手柄以及其他重要的形状功能，请参阅形状基础一文。
重复第 4 步向绘图页添加另一个形状。
使用自动连接功能将形状连接在一起：
将指针停在要从中进行连接的形状上。
将指针放在与要连接到其中的形状最近的淡蓝三角形上。
三角形会变成深蓝色，将有一个红色框出现在要连接到的形状周围。
注释 如果红色边框没有出现在要连接到的形状周围，则可能是因为形状的距离太远。将形状移近一些并重试，或使用“连接线”工具连接形状。有关详细信息，请参阅使用连接线工具添加和粘附连接线一文。
单击蓝色三角形。这时会添加一条连接线并粘附到两个形状上。两个形状将保持连接，即使将每个形状拖到页面上的新位置时也是如此。
重复第 4 步到第 6 步继续添加并连接形状，从而完成基本框图。谢谢阅读，希望能帮到大家，请继续关注查字典教程网，我们会努力分享更多优秀的文章。
