3dmax怎么导入cad图纸并渲染?
摘要:小编经常做布局分析所以会用到cad的线需要在max中渲染出来,做平面打底。有时也可以将cad中建筑分格线直接导入max渲染这样就不用再自己费...

小编经常做布局分析所以会用到cad的线需要在max中渲染出来,做平面打底。有时也可以将cad中建筑分格线直接导入max渲染这样就不用再自己费劲画了,那么究竟怎样弄才能渲染呢?看下面

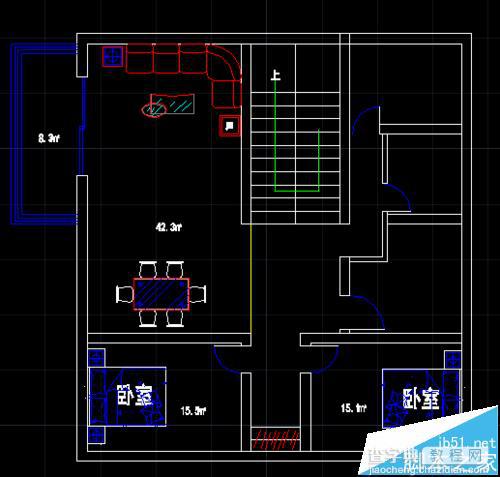

1、将要导入的平面

3dmax怎么导入cad图纸并渲染?1

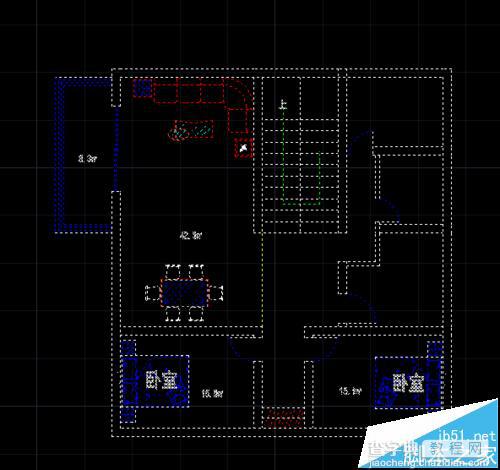

2、框选

3dmax怎么导入cad图纸并渲染?2

3、点击工具栏-分解【注多分解几次以防有组没分解开导入max渲染慢】

3dmax怎么导入cad图纸并渲染?3

4、框选-W-保存

3dmax怎么导入cad图纸并渲染?4

5、打开max—左上角文件—Import—Import导入

3dmax怎么导入cad图纸并渲染?5

6、找到刚才保存的文件名【注看下面的格式是*DWG*DXF格式的】—打开

3dmax怎么导入cad图纸并渲染?6

7、重点【勾选Rescale】选择单位—Spline rendering下面只打上面一个勾就可以了,否则渲染慢注意,Thickness粗细大小我调的是0.04毫米,—ok

3dmax怎么导入cad图纸并渲染?7

3dmax怎么导入cad图纸并渲染?8

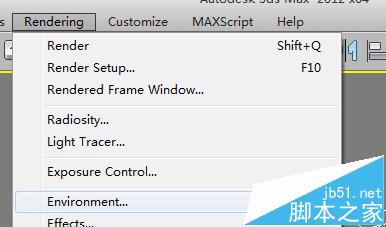

8、调一下背景,

3dmax怎么导入cad图纸并渲染?9

3dmax怎么导入cad图纸并渲染?10

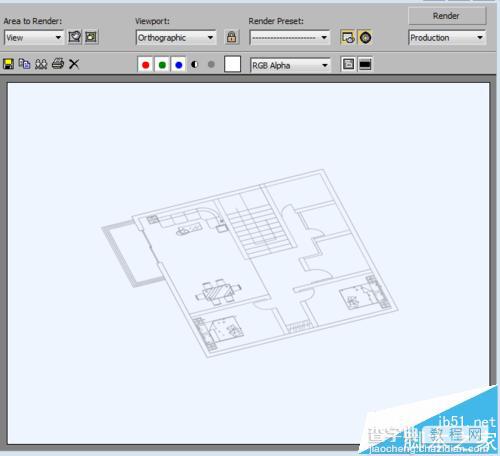

9、倒进来F9渲染稍等片刻!结果出来了,看下吧。

3dmax怎么导入cad图纸并渲染?11
