CAD对象怎么按任意指定角度旋转?
摘要：用cad制图时常常需要对图块进行旋转，但是旋转的角度又不一定是整数，我之前分享过一个任意比例缩放的经验，也可用进行任意角度旋转，但是最常用的...
用cad制图时常常需要对图块进行旋转，但是旋转的角度又不一定是整数，我之前分享过一个任意比例缩放的经验，也可用进行任意角度旋转，但是最常用的还是下面要分享的这种方法。

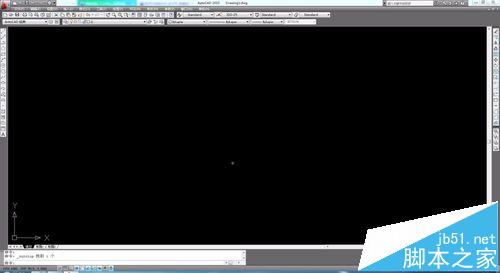

1、打开AutoCAD，任意版本都可以使用。
2、绘制需要旋转的图形。
3、指定旋转后的角度。

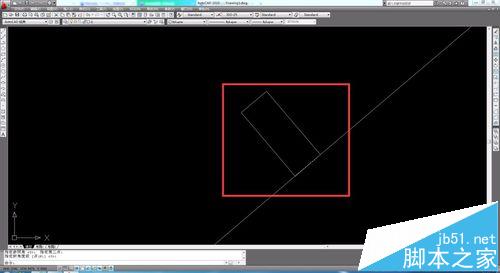

4、将需要旋转的图形移动到斜线上，使一个角点与其相交。
5、输入“RO”命令进行旋转。

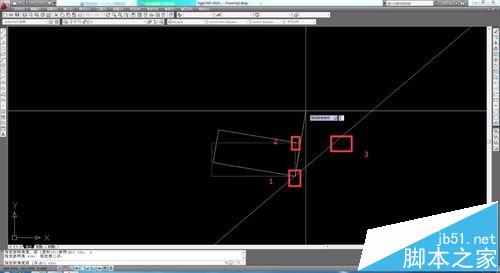

6、点击相交的角点后，输入"R"命令，按图示依次点击三个点。第三点可以点在直线的任意位置上。
7、旋转成功。
