CAD对象捕捉快捷命令该怎么设置?
摘要：cad中捕捉点的设置，可以方便的进行绘图。1、打开CAD2008，直接在页面的最下方有对象捕捉和对象追踪。2、把鼠标放在对象捕捉或对象追踪上...
cad中捕捉点的设置，可以方便的进行绘图。
1、打开CAD2008，直接在页面的最下方有对象捕捉和对象追踪。
2、把鼠标放在对象捕捉或对象追踪上，点右键出现“设置”。

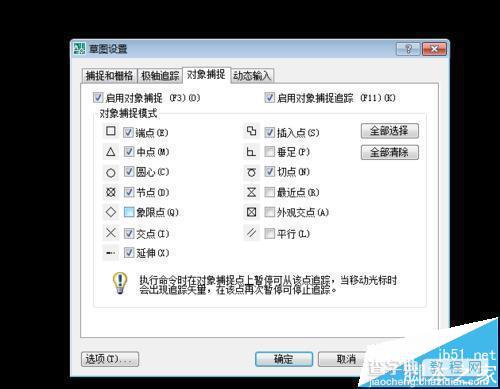

3、点“设置”，弹出“草图设置”对话框。

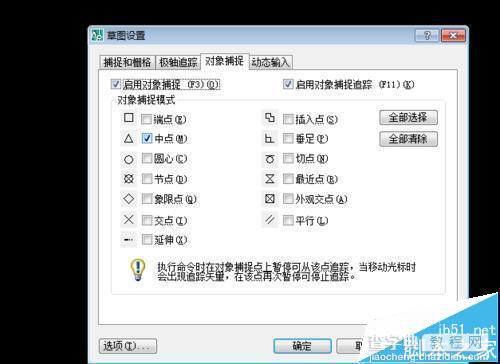

4、例如在“草图设置”中的“对象捕捉”在中点前打上勾，然后点确定。

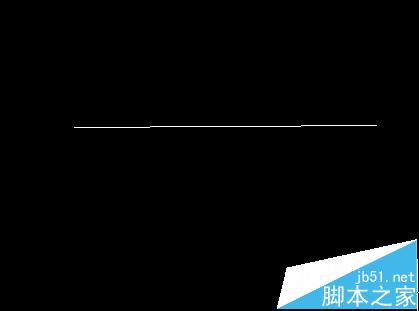

5、用快捷键“l”，画一条直线，然后打开“对象捕捉”。

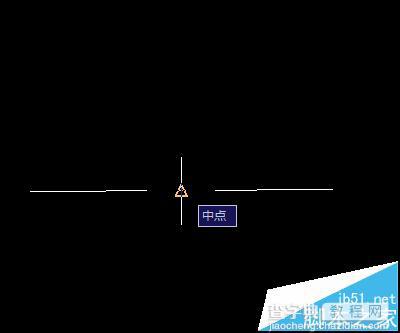

6、如果以这条直线的中点再垂直画一条直线，当断点接近中点的时候，就会出现中点的标志。

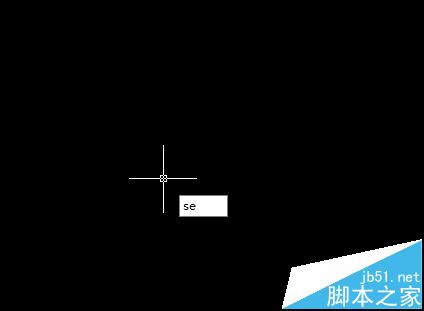

7、也可以直接在提示框中输入“se”或“ds”快捷键，然后确定，就会出现步骤2.
