CAD中重叠的两条线怎么交换上下顺序?
摘要：我们在绘图时有时需要考虑图形的前后顺序，本文详细介绍了操作方法，希望能给不会的朋友提供帮助。举例如图，现在红线在下，蓝线在上。我们现在一起来...
我们在绘图时有时需要考虑图形的前后顺序，本文详细介绍了操作方法，希望能给不会的朋友提供帮助。

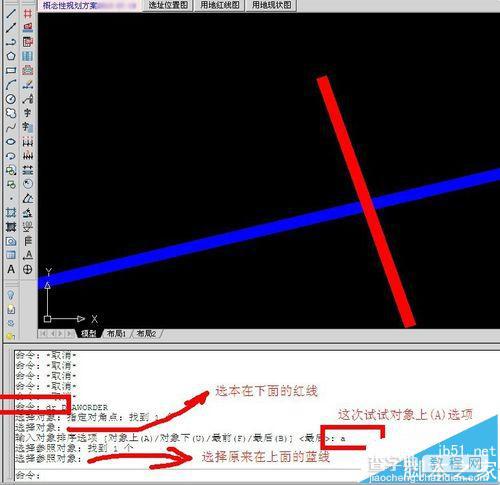

举例如图，现在红线在下，蓝线在上。我们现在一起来把红线置于蓝线之上。使用绘图次序命令DR。
方法一：把蓝线排在后面
命令行提示选择对象，这时选择蓝线，回车，提示“输入对象排序选项 [对象上(A)/对象下(U)/最前(F)/最后(B)]”，这里我们输入B，回车。可以看到蓝线到了红线之下。
【延伸思考】：
同理，输入U，回车，再选择蓝线，也可以达到目的（即把蓝线这个对象置于红线这个对象之下）。
其他调用“绘图次序”命令的方法
（1）从工具栏访问
在工具栏空白处点击鼠标右键，在弹出的菜单中打开“绘图次序”工具栏。
（2）从“工具”菜单访问
鼠标点击“工具菜单”-“绘图顺序”，根据实际情况选择相应的操作。
方法一：把红线排在前面
命令二提示选择对象，这时选择红线，回车，提示“输入对象排序选项 [对象上(A)/对象下(U)/最前(F)/最后(B)]”，这里我们输入F，回车。（即把红线这个对象置于所有对象之上），可以看到红线到了蓝线之上。
【延伸思考】：
同理，输入A，回车，再选择蓝线，也可以达到目的（即把红线这个对象置于蓝线这个对象之上）。
