CAD怎么将连续的线打断于某一点?
摘要:在CAD绘图中,打断于点的操作很少使用,以至于这个功能被大家忽略,这也是这个功能在功能菜单中最下面的原因,当然这只是猜测,这并不影响我们去了...

在CAD绘图中,打断于点的操作很少使用,以至于这个功能被大家忽略,这也是这个功能在功能菜单中最下面的原因,当然这只是猜测,这并不影响我们去了解及掌握这个功能功能的操作。

CAD怎么将连续的线打断于某一点?1

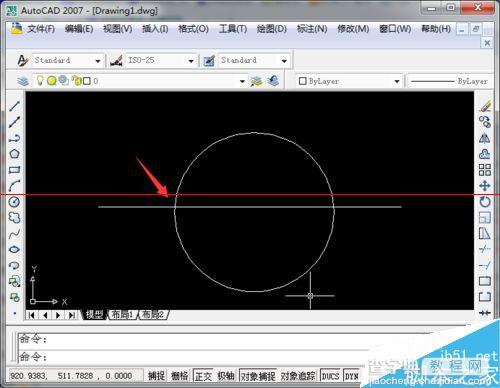

1、在下图的一条直线和圆组成的图形中,我们是可以看到直线是连续的,现在我们就要在直线和圆的交点上进行打断。

CAD怎么将连续的线打断于某一点?2

2、打断操作的命令在右侧的功能选项的最低端,注意要和打断一个区域进行区分,选择之后开始操作。

CAD怎么将连续的线打断于某一点?3

3、首先我们需要选择一个操作对象,也就是本例中说明的连续的直线,鼠标点击进行选择即可。

CAD怎么将连续的线打断于某一点?4

4、选中直线,接下来按照命令提示框进行操作,选择第一个打断点,熟练操作之后就可以不用管命令框了。

CAD怎么将连续的线打断于某一点?5

5、选中左侧直线与圆的交点作为打断点,这时我们会发现图形和之前是一样的,其实完全不是这样的。

CAD怎么将连续的线打断于某一点?6

6、我们选中直线以后,就会发现直线的表面虽然没有发生任何变化,但是本质上已经变成了两条直线,这就是打断于点的操作过程。

CAD怎么将连续的线打断于某一点?7
