cad剖切命令怎么使用？
摘要：cad是画图常用的软件，其中剖切又是三维图形所必须的操作之一，这个操作可以让你更容易的创建一个你想要的三维实体出来，下面就来看一下如何使用剖...
cad是画图常用的软件，其中剖切又是三维图形所必须的操作之一，这个操作可以让你更容易的创建一个你想要的三维实体出来，下面就来看一下如何使用剖切命令吧。
1、创建一个三维实体，如下图所示：
2、输入sl命令进入剖切按钮，或者选择修改里的三维操作的剖切命令，在2014中可以直接在三维操作面板上面找到剖切命令
3、选择实体，选择好你创建的实体，会虚线显示你所选择的实体
4、按enter键选定，输入3，进入3点剖切，即3点选择一个面，最后选定要保留的侧面，效果如图：
5、当然，你也选择不输入3，但你要新建一个世界，输入ucs，回车，za，回车，选定z轴矢量建立坐标系
6、然后进入剖切命令，这里选定的两点是用来确定与z轴平行的平面的，所以只要两点就可以了，但是这两点所确定的直线不能与z轴平行，否则命令不成功

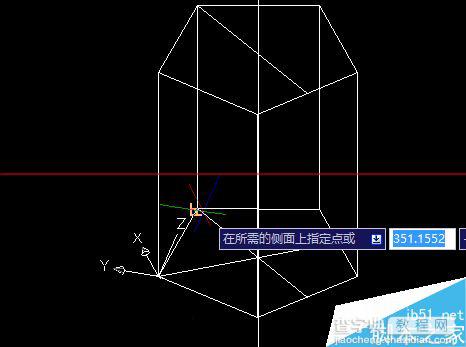

7、选定两点时最好选则与已知的边，如图所示：其中起点为坐标原点，图上显示的是第二个点，至于所需侧面的点就是要保留下来部分上面的任意一点都可以
注意事项：
1、如果在sl命令下不输入3命令，则只能用两点与z轴确立平面，即沿z轴方向剖切
2、所需侧面的点可以是要保留下来实体上的任意一点，但不能是切掉那部分的点，否则会一直提示选择所需侧面的点
