神州优雅Q120B D2 不进系统维修
摘要：昨天客户返修20台神州优雅Q120BD2，因为是客户返修机我们按照程序要对单维修。我在看单时高兴得差点晕了，尽然是一个故障现象，都是进系统黑...
昨天客户返修20台神州优雅Q120B D2，因为是客户返修机 我们按照程序要对单维修。我在看单时高兴得差点晕了，尽然是一个故障现象，都是进系统黑屏。暗暗高兴，心想今天可以下早班了。费话少说开工。
目检没有发现什么异常，打了几大供电的二极体没有发现异常，上电在windows画面时黑了。量了各组供电都正常没有发现问题，会不会是系统没有做好。重做的安装版的xp系统 未果，怀疑是北桥空焊。压桥开机还是一样，凭经验感觉问题还在北桥，于是就量了北桥的外围电压和二极体未果，抱着试一试的想法 换了一个新北桥，上电依然黑屏 ，我无语了。一看时间2个小时过去了 。。。这个时候进入维修困境不修了。上洗手间。我边走边想，intel构架按常理黑屏一般都是北桥不良 。北桥电压不良。或者是系统不良。难道这个板。。。。。。。从洗手间回来。我始终觉得问题还在北桥。因为我们有x光。我打算去照一下，结果没有发现异常。 哎。。再看看原理图。呵呵发现

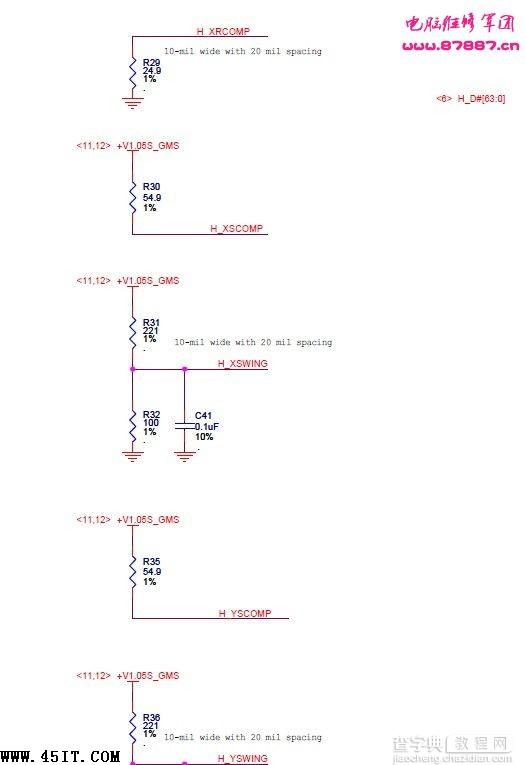

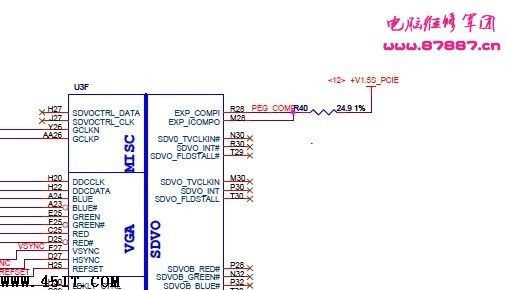

+V1.05S_GMS+V1.5S_PCIEH_XRCOMPH_XSCOMP H_XSWING H_YSCOMP
都接一个精密电阻。激动赶快找好板对比 呵呵，发现 R29 R30 R31 R32R40 相差5欧平时相差5欧是正常 但是现在是精密电阻抱着试一试的想法都换了。 上电。。。呵呵熟悉的windows画面出来了。 接下来19片 一个小时搞定
