PCI-E插槽测试点及其电路图
摘要:PCI-E插槽测试正面图见下图。其中B1、B2、B3、A2、A3脚为12V供电脚,A9、A10、B8为3.3V供电脚,A11为PWRGD即电...

PCI-E插槽测试正面图见下图。

其中B1、B2、B3、A2、A3脚为12V供电脚,A9、A10、B8为3.3V供电脚,A11为PWRGD即电源好信号,低电平时为PCI-E设备提供复位信号。A13、A14时钟测试点。

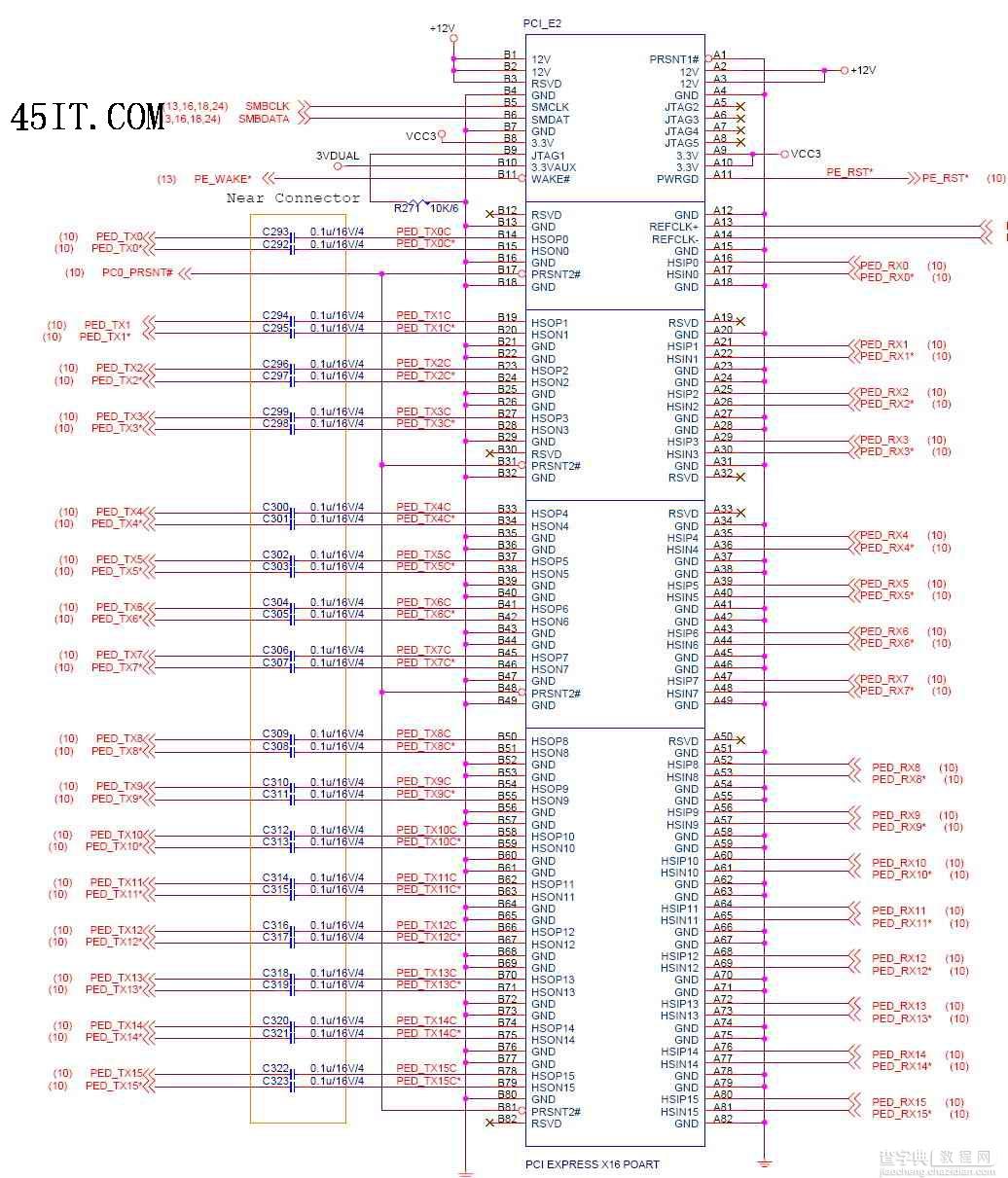

PCI-E插槽定义图:

PCI-E插槽测试点及其电路图1
