极具代表性的主板电池,cmos及南桥周边电原理图(附说明)
摘要：该图中，注意看G1脚VCCRTC，该脚为南桥芯片的供电端。该脚由两路供电：关机状态，由BT1--D19--R252向VCCRTC供电，开机状...

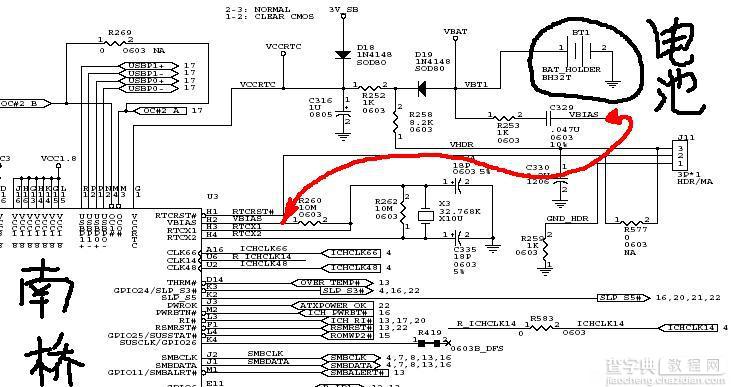

该图中，注意看G1脚VCCRTC，该脚为南桥芯片的供电端。该脚由两路供电：关机状态，由BT1--D19--R252向VCCRTC供电，开机状态，由于3VSB比BAT的电压高，所以D19截止，由3VSB-D18向VCCRTC供电。
再看X3，这是一个32768Hz晶振，给南桥中的时钟和RAM提供时基信号。无论开机还是关机它都是工作的。旁边有两个小电容C334和C335，容量为18PF，为晶振的负载电容。同时可以使用不同容量的负载电容微调晶振震荡的频率。有些主板即使是换了新电池也会发觉系统时间不准，总是快或者总慢，就是由于晶振频率偏差造成，可以调节这两个电容的容量来解决。
