绘制出CAD室内图需要的门窗的方法
打开和CAD绘图。

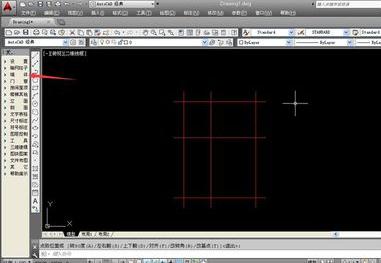

在左侧的工具栏中，我们选择“墙体——绘制墙体”，系统会弹出墙体的设置页面，我们可以设置墙体的宽度以及其他具体设置。
根据轴线和具体图纸需求进行墙体绘制，鼠标点击确定墙体的转折点，即可轻松完成绘制，系统会自动锁定临近轴线，确保墙体的垂直。
完成墙体后，我们即可添加门窗，选择工具栏中的“门窗——门窗”，进行门窗的设置和绘制，在弹出的设置栏中，可以进行门窗属性和样式的选择。
设置完成门窗的数据，将鼠标移动到墙线上，系统就会自动出现绘制提示，来帮助我们确定门窗的添加位置，确定位置后，点击鼠标即可输出门窗。
门窗的添加方式相同，门窗全部为一种颜色的线条，此时，门和窗属于分离状态，分别拥有各自的标注，接下来我们将其组合，标注就会变成一个。
在左侧工具栏中，选择“门窗——组合门窗”命令，进行门窗的组合，系统会弹出相应的操作提示，我们根据提示进行相应操作。
根据系统命令提示，我们先点击需要组合的编号文字，点击需要组合的门和窗的标号，标号在图纸中默认为白色，点击即可选定。
完成选中的门窗线条和文字编号会变成虚线，方便我们进行确定，完成选中后，按下空格键，确定命令并进行下一步。
系统确定组合门窗的组合个体后，我们就需要对组合门窗进行编号，在输入栏中输入组合门窗的标号，完成输入后，按下回车键，即可确定输入。
可以看到，门和窗独立的两个标号消失，我们新输入的文字编号取代了原先的标号，也就说明这是一个一体的组合门窗。
组合门窗可以由多个门窗进行组合，组合后的门窗只能进行统一编辑，无法对其中的个体进行独立编辑，多数组合门窗由一窗一门，或者两窗一门组成。
