一、中国联通标志设计
本案例主要利用【基本绘图】工具的使用，结合对象的造形命令，并辅助以贴齐对象按钮，完成制作出中国联通标志的设计，其最终效果图如图1-1所示。
图1-1 中国联通标志
解题思路：
(1)执行【文件】【新建】菜单命令，新建一个图形文件。
(2)单击工具箱中的【矩形】工具按钮，在绘图窗口中按住左键拖曳鼠标绘制矩形图形，尺寸为长：90mm，宽：15mm，绘制的矩形图形如图1-2所示。
图1-2 绘制的矩形 图1-3 执行再制命令后效果
(3选取菜单中的【排列】/【变换】/【位置】命令，弹出变换位置对话框，设置选项及参数如图1-3右所示，效果如图1-3左所示。
(4)单击工具箱中的【挑选】工具按钮，间隔删除两个矩形对象，效果如图1-4所示。
图1-4 执行删除操作 图1-5 变换位置后的图形效果
(5)框选三个矩形对象，然后按住小键盘+键，在原位置复制一份，然后旋转角度为90，效果如图1-5所示。
(6)单击工具箱中的【椭圆形】工具按钮，在属性栏中设计圆直径尺寸为45mm，如图1-6所示，然后在原位置复制圆，并修改中心对称圆直径尺寸为15mm，如图1-7所示。
图1-6 绘制圆形对象 图1-7 绘制中心对称圆形
(7)分别选取两个圆形对象，然后分别单击属性栏中的弧形按钮，设置选项参数，效果如图1-8所示。
图1-8 弧形效果 图1-9 闭合路径
(8)同时选取两个弧形对象，按住属性栏中的焊接按钮，然后执行【排列】/【闭合路径】/【最近的节点和曲线】，效果如图1-9所示。
图1-10 图形放置的位置 图1-11 复制图形放置的位置
(9)单击属性栏中的【贴齐对象】按钮，拖动半圆弧图形，贴齐矩形对象，操作按照如图1-10所示。
(10)同理，复制半圆弧图形对象，旋转角度为-90，然后贴齐矩形对象，操作按照如图1-11所示。
图1-12 图形放置的位置 图1-13 绘制对称圆效果
(11)同理，复制并贴齐对象，调整效果如图1-12所示。
(12)单击工具箱中的【椭圆形】工具按钮，在属性栏中设计圆形直径尺寸为45mm，然后在原位置复制圆，并修改中心对称圆直径尺寸为15mm，效果如图1-13所示。

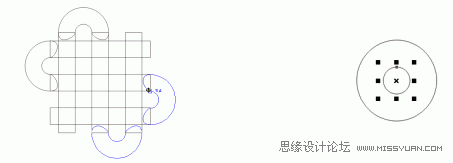

图1-14 调节圆弧的参数 图1-15 闭合3/4圆弧图形
(12)分别选取两个圆形对象，然后分别单击属性栏中的弧形按钮，设置选项参数，效果如图1-14所示。然后选取两个弧形对象，按住属性栏中的焊接按钮，然后执行【排列】/【闭合路径】/【最近的节点和曲线】，效果如图1-15所示。
图1-16 3/4圆弧对象贴齐矩形 图1-17 复制3/4圆弧对象并贴齐矩形
(13)单击属性栏中的【贴齐对象】按钮，拖动3/4圆弧图形，调整好并贴齐矩形对象，操作按照如图1-16所示。同理，复制并贴齐对象，调整效果如图1-17所示。
图1-18 焊接后的图形 图1-19 绘制矩形对象并贴齐
(14)框选所有图形对象，按住属性栏中的焊接按钮，效果如图1-18所示。
(15)单击工具箱中的矩形工具，选项及参数设置如图1-19左所示。单击属性栏中的【贴齐对象】按钮，拖动矩形对象贴齐联通轮廓图案，如图1-19右所示。
图1-20 复制并贴齐对象 图1-21 镜像复制并贴齐对象
(16)复制矩形对象，旋转角度为90，调整好图形对象，然后贴齐联通轮廓图案，如图1-20所示。同理，镜像复制图形对象，调整并贴齐好。制作效果如图1-21所示。
图1-22 执行后减前操作 图1-23 旋转并填充颜色的图形对象
(17)框选所有对象，点按属性栏中的后减前按钮，制作效果如图1-22所示。然后填充红色，移除边框线，旋转角度为135，效果如图1-23所示。
(18)单击工具箱中的文字工具，输入英文China Unicom(A)和中文中国联通(方正大黑简)，修改好字体、字号、位置后，最终绘制效果如图1-24所示。这种绘制方法很快捷吧。
图1-24 设计完成的中国联通标志
作者：平面设计 来源：安徽新华电脑
